Смещение новых стен относительно существующих
Данная процедура используется для того, чтобы создать копии существующей стены, смещаемые относительно компонента стены на указанное вами расстояние.
Команда смещения позволяет копировать стены путем смещения их на точное расстояние от грани или от центра конкретного компонента стены, например, от каркаса или от отделки стены.
- Выберите стену, которую требуется скопировать.
- Выберите вкладку «Стена» панель «Изменить» раскрывающийся список «Смещение» «Копировать» .
- Укажите местоположение точки смещения.
| Если требуется. | то. |
|---|---|
| выполнить смещение стены по отношению к грани компонента стены, | перемещайте курсор по стене, пока требуемая грань компонента не высветится в виде красной линии, и щелкните один раз. |
| выполнить смещение стены по отношению к центру компонента стены, | нажмите клавишу CTRL и перемещайте курсор по стене, пока не высветится центр требуемого компонента. Нажмите один раз левую кнопку мыши. |
Смещение путем копирования сегмента стены от компонента существующего сегмента стены
Понятия, связанные с данным
Характеристики объема стен
Следующие 4 автоматические характеристики содержат данные для вычисления объема стен.
- «Объем — общий»,
- «Объем — в чистоте»,
- «Объем — общий с модификаторами»,
- «Объем — в чистоте с модификаторами».
«Общий объем» — это объем компонентов стен без отверстий для проемов, например дверей и окон. Чистый объем — это объем после вырезания отверстий для проемов.
Объем стены можно получить с модификаторами тела стены или без них.
- Общий объем и объем в чистоте показывают объем компонентов стен без учета существования модификаторов тела.
- Опции «Общий с модификаторами» и «В чистоте с модификаторами» учитывают модификаторы тела.
Понятия, связанные с данным
- Свойства площадей стен
- Характеристика длины стены
- Характеристики размера дверей
- Характеристики направления открывания двери
- Высотные характеристики перекрытий и скатов крыш
- Характеристики объема перекрытий и скатов крыш
- Характеристики несущих элементов
- Описание характеристик, вводимых автоматически
Создание и редактирование компонента в стиле стены
Данная процедура используется для создания компонента стены или редактирования существующих компонентов стены в стиле стены.
Можно также добавлять компоненты в стиль стены, копируя их из других стилей стен.
Прим.: Система отображения контролирует только первые 20 компонентов стиля стены. Несмотря на то, что в стиле стены можно задать более 20 компонентов, рекомендуется ограничивать количество компонентов цифрой 20. Двадцать первый и последующие компоненты можно менять только путем переназначения материала.
- Выберите вкладку «Управление» панель «Стиль и отображение» Диспетчер стилей .
- Разверните панель «Архитектурные объекты», затем — панель «Стили стены».
- Выберите стиль стены, который хотите изменить.
- Раскройте вкладку «Компоненты».
- Нажмите
. - Введите имя нового компонента.
- Введите приоритет компонента на случай подчистки при пересечении стен. Чем ниже номер приоритета компонента, тем выше его приоритет при пересечении с компонентами других стен.
- Укажите толщину компонента.
| Если требуется … | то … |
|---|---|
| указать фиксированную толщину, которая не может быть отредактирована при создании или редактировании стен данного стиля, | введите значение параметра «Ширина». |
| указать переменную толщину, которую можно редактировать при создании или редактировании стен данного стиля, | выберите установочный параметр «Толщина». Введите формулу, определяющую способ вычисления толщины компонента. |

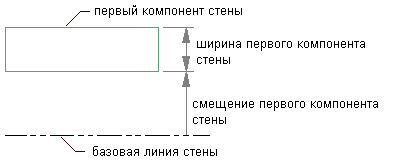

Добавление первого компонента стены
| Если требуется … | то … |
|---|---|
| задать смещение графически, | выберите компонент, затем выберите  или  , чтобы сместить компонент на заданное вами расстояние. Положение компонентов стены отображается в поле предварительного просмотра при нажатии на соответствующих значках. Выбранный компонент выделяется зеленым цветом. |
| предоставить вычисление смещения программе, | выберите «Автоматическое вычисление смещения кромки». |
| указать фиксированное смещение, | введите значение параметра «Смещение кромки». |
| указать переменное смещение, вычисляемое на основе заданных вами значений, | выберите установки параметра «Смещения кромки». Введите формулу, определяющую способ вычисления смещения кромки для данного компонента. |
Прим.: Запрещается задавать компоненты стены со смещениями уровня в точки выше верха стены или ниже подошвы стены. Если стена содержит такие компоненты, правильная подчистка и правильное отображение при редактировании их линии крыши или подошвы не могут быть обеспечены. Во избежание проблем с подчисткой и отображением можно определять компоненты стены со смещениями уровня на позиции выше базовой высоты или ниже базовой линии.

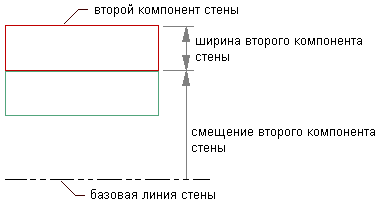

Добавление второго компонента стены
или
, тем самым перемещая компонент на требуемую позицию по отношению к другим компонентам стены.Понятия, связанные с данным
- Свойства подчистки компонентов стены, задаваемые по умолчанию
- Задание толщины или смещения кромки компонента стены
- Задание компонентов стиля стены
Задачи, связанные с данной
Создание стен на основе линий и 3D-объектов
Данная процедура используется для того, чтобы преобразовать в стену один из следующих объектов:
Например, чтобы смоделировать внешний вид и пространства здания, можно создать схематические изображения или наброски стен, пользуясь линиями, дугами, кругами и полилиниями, а затем преобразовать эти объекты в стены. После того, как стены установлены, можно приступать к редактированию свойств стен.
Можно также преобразовать в стены 3D объекты, например, формообразующие элементы.
Для преобразования линии в стену
- Нажмите правую кнопку на инструменте стены, и выберите «Применить свойства инструмента» «Линии».
- Выберите линию для преобразования и клавишу Enter.
- В ответ на подсказку о стирании исходной геометрии нажмите клавишу Enter, чтобы сохранить линии, или введите д (Да), если хотите их удалить.
- При необходимости отредактируйте свойства новых стен, пользуясь палитрой свойств.
Для преобразования дуги в стену
- Нажмите правую кнопку на инструменте стены, и выберите «Применить свойства инструмента» «Линии».
- Выберите дугу для преобразования и нажмите клавишу Enter.
- В ответ на подсказку о стирании исходной геометрии нажмите клавишу Enter, чтобы сохранить линии, или введите д (Да), если хотите их удалить.
- При необходимости отредактируйте свойства новых стен, пользуясь палитрой свойств.
Для преобразования окружности в стену
- Нажмите правую кнопку на инструменте стены, и выберите «Применить свойства инструмента» «Линии».
- Выберите окружность для преобразования и нажмите клавишу Enter.
- В ответ на подсказку о стирании исходной геометрии нажмите клавишу Enter, чтобы сохранить линии, или введите д (Да), если хотите их удалить.
- При необходимости отредактируйте свойства новых стен, пользуясь палитрой свойств.
Для преобразования полилинии в стену
- Нажмите правую кнопку на инструменте стены, и выберите «Применить свойства инструмента» «Линии».
- Выберите полилинию для преобразования и нажмите клавишу Enter.
- В ответ на подсказку о стирании исходной геометрии нажмите клавишу Enter, чтобы сохранить линии, или введите д (Да), если хотите их удалить.
- При необходимости отредактируйте свойства новых стен, пользуясь палитрой свойств.
Для преобразования 3D объекта в стену
Преобразуйте 3D объект, например, формообразующий элемент или тело AutoCAD ACIS, в однокомпонентную стену.
| Если требуется. | то. |
|---|---|
| обозначить базовую линию стены, указав начальную и конечную точки стены, | укажите начальную точку а затем, по подсказке — конечную точку. |
| определить базовую линию стены на основе линии или дуги, изображенной на чертеже, | введите p (указать) и выберите отрезок или дугу, которую требуется определить в качестве базовой линии. |
Прим.: Если обозначить базовую линию на некотором расстоянии от объекта, преобразуемого в стену, это может затруднить вставку таких объектов с креплением якорями, как двери, окна и проемы. Объекты, прикрепляемые якорями, вставляются в стену относительно базовой линии стены.
