Выравнивание печатающих головок с компьютера вручную
Функция выравнивания печатающей головки компенсирует неточность ее установки и уменьшает искажения цветов и линий.
Данное устройство поддерживает два способа выравнивания головок: автоматическое выравнивание и выравнивание вручную. Как правило, в устройстве настроено автоматическое выравнивание головок.
Если печать выполняется неудовлетворительно даже после автоматического выравнивания печатающей головки, выполните выравнивание головки вручную.
Процедура выравнивания печатающей головки вручную производится следующим образом.
Примечание.
- Если внутренняя крышка открыта, закройте ее.
- Образец печатается только в черно-синем варианте.
Выравнивание печатающих головок (Print Head Alignment)
- Откройте окно настройки драйвера принтера.
- Нажмите кнопку Специальные параметры (Custom Settings) на вкладке Обслуживание (Maintenance) . Откроется диалоговое окно Специальные параметры (Custom Settings) .
- Переключите на ручной режим выравнивания печатающей головки. Установите флажок Выравнивать головки вручную (Align heads manually) .
Примечание.
- Если устройство выключено или отключен обмен данными между устройством и компьютером, на экране может появиться сообщение об ошибке, так как компьютер не может получить данные о состоянии устройства .
В этом случае нажмите кнопку OK , чтобы вывести на экран последние настройки, заданные на компьютере.
Введя все необходимые значения, нажмите кнопку OK .
Примечание.
- Если лучший образец выбрать не удается, выберите параметр, соответствующий образцу с наименее заметными вертикальными полосами.
Как выровнять печатные головки принтера canon
Номер FAQ: 8201361200
Дата выпуска: 23 января 2012
Решение:
Выравнивание печатающей головки (Автоматическое выравнивание печатающей головки)
Если направляющие линии не выровнены или результаты печати неудовлетворительны по каким-либо другим причинам, произведите выравнивание печатающей головки.
- Если уровень оставшихся чернил низкий, то лист выравнивания печатающей головки будет напечатан неправильно. Замените картридж FINE, в котором осталось мало чернил.
Подготовьте: лист обычной бумаги формата A4 или Letter (включая переработанную бумагу)*
* Убедитесь, что используется белая и чистая с обеих сторон бумага.
1. Убедитесь, что питание включено.
2. Загрузите лист обычной бумаги формата A4 или Letter в передний лоток.
3. Выдвиньте удлинитель лотка приема бумаги, откройте лоток приема бумаги, затем раздвиньте упор для бумаги.
4. Распечатайте лист выравнивания печатающих головок.
(1) Нажмите кнопку [Menu/Меню].
(2) Выберите пункт
[Setup/Настройка] и нажмите кнопку OK.
Появится экран меню установки.
(3) Выберите пункт
[Maintenance/Обслуживание] и нажмите кнопку «OK».
Появится экран обслуживания.
(4) Выберите [ Auto head alignment/Автоматическое выравнивание печатающей головки] и нажмите кнопку «ОК».
Появится экран подтверждения очистки.
(5) Подтвердите отображаемое сообщение, выберите [Yes/Да ] и нажмите кнопку OK.
Будет напечатан лист выравнивания печатающих головок.
- Не дотрагивайтесь напечатанной части листа выравнивания печатающих головок.
- Проследите, чтобы лист выравнивания печатающих головок не был испачкан. Если на листе есть пятно или складка, то он может быть неправильно отсканирован.
(6) При появлении сообщения [ Did the patterns print correctly?/Образцы распечатаны правильно? ] подтвердите, что образец напечатан правильно, выбрав [Yes/Да], и нажмите кнопку «ОК».
5. Отсканируйте лист выравнивания печатающих головок для выравнивания печатающей головки.
(1) Прочитайте отображаемое сообщение и положите лист выравнивания печатающих головок в блок экспонирования.
Загрузите лист выравнивания печатающих головок ОТПЕЧАТАННОЙ СТОРОНОЙ ВНИЗ и совместите отметку
в верхнем левом углу листа с отметкой выравнивания
.
- При загрузке листа выравнивания печатающих головок в устройство АПД (автоподачи документов) его правильное сканирование невозможно.
(2) Осторожно закройте крышку отсека для документов и нажмите кнопку OK.
Аппарат начнет сканирование листа выравнивания печатающих головок, и положение печатающей головки будет отрегулировано автоматически.
- Не открывайте крышку для документов и не извлекайте лист выравнивания печатающих головок из блока экспонирования до завершения процесса выравнивания положения печатающей головки.
- Если на ЖК-экране появится сообщение об ошибке, нажмите кнопку OK для исправления ошибки и выполните соответствующие действия.
(3) Когда появится сообщение о завершении, нажмите кнопку OK.
На дисплее снова отобразится экран обслуживания.
Удалите лист выравнивания печатающих головок из блока экспонирования.
- Для доступа к другим имеющимся функциям воспользуйтесь кнопками режимов или кнопкой [MENU/МЕНЮ].
- Если результаты печати все еще неудовлетворительны после выравнивания печатающей головки, как описано выше, произведите выравнивание печатающей головки вручную с компьютера.
- Чтобы распечатать и проверить текущие значения параметров положения печатающей головки, в меню Maintenance (Обслуживание) выберите [Print the head alignment value/Распечатать значение выравнивания печатающей головки].
Выравнивание положения печатающей головки принтера на компьютере (Ручное выравнивание печатающей головки)
Выравнивание печатающей головки позволяет исправить положения печатающей головки и уменьшить отклонения в передаче цвета и линий.
Данный аппарат поддерживает два метода выравнивания печатающей головки: автоматическое выравнивание и выравнивание вручную.
Для выполнения автоматического выравнивания печатающей головки см. раздел [Aligning the Print Head (Automatic Print Head Alignment) / Выравнивание печатающей головки (Автоматическое выравнивание печатающей головки)] на данной веб-странице, а затем запустите эту функцию с панели управления аппарата.
Процедура выравнивания печатающей головки вручную:
1. Откройте окно настройки драйвера принтера
2. На вкладке «Обслуживание» нажмите «Специальные параметры».
Откроется диалоговое окно «Специальные параметры».
3. Переключите выравнивания печатающих головок в ручной режим
Установите флажок «Выравнивать головки вручную».
4. Примените настройки
Нажмите OK, и при появлении сообщения подтверждения нажмите OK.
5. На вкладке «Обслуживание» нажмите «Выравнивание печатающих головок».
Появится диалоговое окно «Начало выравнивания печатающих головок».
6. Загрузите бумагу в аппарат
Загрузите в передний лоток три листа обычной бумаги формата A4 или Letter.
7. Выполните выравнивание печатающих головок
Убедитесь, что аппарат включен и нажмите «Выравнивание печатающих головок».
Следуйте указаниям в сообщении.
8. Проверьте напечатанный образец
Введите номера образцов с наименьшим количеством полос в соответствующие поля.
При выборе образцов с наименьшим количеством полос в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.

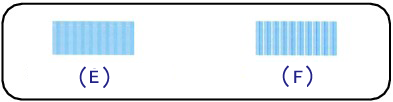

(А) Вертикальные белые полосы менее заметны
(Б) Вертикальные белые полосы более заметны
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми горизонтальными полосами.

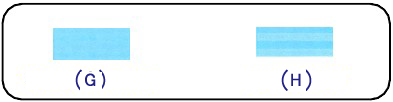

(А) Горизонтальные белые полосы менее заметны
(Б) Горизонтальные белые полосы более заметны
9. Проверьте отображаемое сообщение и нажмите кнопку OK.
Печатается второй образец.
ВАЖНО
Не открывайте верхнюю крышку во время печати.
10. Проверьте напечатанный образец
Введите номера образцов с наименьшим количеством полос в соответствующие поля.
При выборе образцов с наименьшим количеством полос в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.
(А) Вертикальные белые полосы менее заметны
(Б) Вертикальные белые полосы более заметны
11. Проверьте отображаемое сообщение и нажмите кнопку OK.
Печатается третий образец.
ВАЖНО
Не открывайте верхнюю крышку во время печати.
12. Проверьте напечатанный образец
Введите номера образцов с наименее заметными горизонтальными полосами в соответствующие поля.
При выборе образцов с наименее заметными горизонтальными полосами в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми горизонтальными полосами.
(А) Горизонтальные белые полосы менее заметны
(Б) Горизонтальные белые полосы более заметны
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Чтобы распечатать и проверить текущие настройки, откройте диалоговое окно «Начало выравнивания печатающих головок» и нажмите «Значение выравнивания печати».
Поддерживаемые модели
- PIXMA MX514
- PIXMA MX515
Как выровнять печатные головки принтера canon
Номер FAQ: 8200999800
Дата выпуска: 27 декабря 2010
Решение:
Если направляющие линии не выровнены или результаты печати неудовлетворительны по каким-либо другим причинам, произведите выравнивание печатающей головки.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Если уровень оставшихся чернил низкий, то лист выравнивания печатающей головки будет напечатан неправильно. Замените картридж FINE с низким уровнем оставшихся чернил.
См. [ Замена картриджа(ей) с чернилами ].
Автоматическое выравнивание печатающей головки
Если требуется подготовка: лист обычной бумаги формата A4 или Letter (включая переработанную бумагу)*
* Убедитесь, что используется белая и чистая с обеих сторон бумага.
1. Убедитесь, что питание включено.
2. Убедитесь, что в задний лоток загружен один или несколько листов обычной бумаги формата A4 или Letter.
3. Осторожно откройте лоток приема бумаги.
4. Распечатайте лист выравнивания печатающих головок.
(1) Многократно нажимайте кнопку меню до появления пункта «Обслуживание».
(2) Нажимая кнопку
(-) или
(+) выберите Выравнивание печатающей головки, и нажмите кнопку OK.
Будет напечатан лист выравнивания печатающих головок.
- Не дотрагивайтесь напечатанной части листа выравнивания печатающих головок.
- Проследите, чтобы лист выравнивания печатающих головок не был испачкан. Если на листе есть пятно или складка, то может быть неправильно отсканирован.
(3) При появлении сообщения «Образцы нормальные?» подтвердите, что образец напечатан правильно, выберите «Да», и нажмите кнопку OK.
5. Отсканируйте лист выравнивания печатающих головок для выравнивания печатающей головки.
(1) Положите лист выравнивания печатающих головок в блок экспонирования.
Загрузите лист выравнивания печатающих головок ОТПЕЧАТАННОЙ СТОРОНОЙ ВНИЗ и совместите отметку
в верхнем левом углу листа с отметкой выравнивания
.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
При загрузке листа выравнивания печатающих головок в АПД его правильное сканирование невозможно.
(2) Осторожно закройте крышку для документов и нажмите кнопку «Цвет» или «Ч/Б».
Аппарат начнет сканирование листа выравнивания печатающих головок, и положение печатающей головки будет отрегулировано автоматически.
После завершения положения печатающей головки, извлеките лист выравнивания печатающих головок из блока экспонирования.
- Не открывайте крышку для документов и не извлекайте лист выравнивания печатающих головок из блока экспонирования до завершения процесса выравнивания положения печатающей головки.
- При появлении сообщения «Ошибка сканирования листа выравнивания печатающих головок» нажмите кнопку OK.
- Если результаты печати все еще неудовлетворительны после выравнивания печатающей головки, как описано выше, произведите выравнивание печатающей головки вручную с компьютера. Подробные сведения см. в [ Выравнивание печатающей головки вручную ].
- Чтобы распечатать и проверить текущие значения параметров положения печатающей головки, в меню «Обслуживание» выберите значения выравнивания печатающей головки.
Выравнивание печатающей головки вручную
1. Откройте окно настройки драйвера принтера.
2. На вкладке «Обслуживание» нажмите «Специальные параметры».
Откроется диалоговое окно «Специальные параметры».
3. Переключите выравнивания печатающих головок в ручной режим.
Установите флажок «Выравнивать головки вручную».
4. Примените настройки.
Нажмите OK, и при появлении сообщения подтверждения нажмите OK.
5. На вкладке «Обслуживание» нажмите «Выравнивание печатающих головок».
Появится диалоговое окно «Начало выравнивания печатающих головок».
6. Загрузите бумагу в аппарат.
Загрузите в задний лоток три листа обычной бумаги формата A4 или Letter.
7. Выполните выравнивание печатающих головок.
Убедитесь, что аппарат включен и нажмите «Выравнивание печатающих головок».
Следуйте указаниям в сообщении.
8. Проверьте напечатанный образец.
Введите номера образцов с наименьшим количеством полос в соответствующие поля.
При выборе образцов с наименьшим количеством полос в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.
(A) Вертикальные белые полосы менее заметны
(B) Вертикальные белые полосы более заметны
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми горизонтальными полосами.
(A) Горизонтальные белые полосы менее заметны
(B) Горизонтальные белые полосы более заметны
9. Проверьте отображаемое сообщение и нажмите кнопку OK.
Печатается второй образец.
ВНИМАНИЕ!
Не открывайте блок сканирования (крышка) во время печати.
10. Проверьте напечатанный образец.
Введите номера образцов с наименьшим количеством полос в соответствующие поля.
При выборе образцов с наименьшим количеством полос в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.
(A) Вертикальные белые полосы менее заметны
(B) Вертикальные белые полосы более заметны
11. Проверьте отображаемое сообщение и нажмите кнопку OK.
Печатается третий образец.
ВНИМАНИЕ!
Не открывайте блок сканирования (крышка) во время печати.
12. Проверьте напечатанный образец.
Введите номера образцов с наименее заметными горизонтальными полосами в соответствующие поля.
При выборе образцов с наименее заметными горизонтальными полосами в окне предварительного просмотра их номера автоматически вводятся в соответствующие поля.
Когда все необходимые значения введены, нажмите OK.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми горизонтальными полосами.
(A) Горизонтальные белые полосы менее заметны
(B) Горизонтальные белые полосы более заметны
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Чтобы распечатать и проверить текущие настройки, откройте диалоговое окно «Начало выравнивания печатающих головок» и нажмите «Значение выравнивания печати».
Поддерживаемые модели
- PIXMA MX360
Как выровнять печатные головки принтера canon
Номер FAQ: 8201134100
Дата выпуска: 22 июля 2011
Решение:
Автоматическое выравнивание печатающей головки
Если направляющие линии не выровнены или результаты печати неудовлетворительны по каким-либо другим причинам, произведите выравнивание печатающей головки.
- Если уровень оставшихся чернил низкий, то лист выравнивания печатающей головки будет напечатан неправильно. Замените чернильницу с низким уровнем оставшихся чернил.
- Если закончилась бумага для выравнивания печатающей головки (Matte Photo Paper MP-101//Матовая фотобумага MP-101) или фирменная бумага Canon недоступна, можно воспользоваться обычной бумагой и выровнять печатающую головку вручную.
- Печать образца для выравнивания головок выполняется только в черном и синем цветах.
Следует приготовить: лист бумаги Matte Photo Paper MP-101/Матовая фотобумага MP-101 формата A4 или Letter.
1. Убедитесь, что питание включено.
2. Загрузите в задний лоток лист специальной бумаги Matte Photo Paper MP-101/Матовая фотобумага MP-101 формата A4 или Letter.
Загружайте бумагу стороной для печати (более белой стороной), обращенной в сторону заднего лотка.
- Для автоматического выравнивания печатающей головки нельзя использовать кассету. Обязательно загружайте бумагу в задний лоток.
3. Аккуратно откройте лоток приема бумаги и выдвиньте удлинитель лотка приема бумаги.
- Если внутренняя крышка открыта, закройте ее.
4. Отрегулируйте положение печатающей головки в автоматическом режиме.
(1) Выберите [Setup/Установка] на экране [HOME/ГЛАВНЫЙ].
Появится экран меню установки.
(2) Выберите [Maintenance/Обслуживание], затем нажмите кнопку «OK».
Появится экран обслуживания.
(3) Выберите [ Auto head alignment/Автоматическое выравнивание печатающей головки] и нажмите кнопку «ОК».
Появится экран подтверждения очистки.
(4) Выберите [ Yes/Да ], затем нажмите кнопку «OK»
Диаграмма выравнивания печатающей головки будет автоматически выведена на печать, и положение печатающей головки будет отрегулировано в автоматическом режиме.
Эта операция занимает около 5 минут.
- Не открывайте блок сканирования/крышку во время печати.
- Если не удалось выполнить автоматическую регулировку печатающей головки, на ЖК-дисплее появляется сообщение об ошибке.
(5) Когда появится сообщение о завершении, нажмите кнопку OK.
На дисплее снова отобразится экран обслуживания.
- Нажмите кнопку [HOME] для выхода из меню [Setup/Настройка] на экран [ HOME/ГЛАВНЫЙ ].
- Если результаты печати все еще неудовлетворительны после выравнивания печатающей головки, как описано выше, произведите выравнивание печатающей головки вручную.
-> См. раздел [ Manual Print Head Alignment/Выравнивание печатающей головки вручную ] на данной веб-странице.
Выравнивание печатающей головки вручную
Если направляющие линии не выровнены или результаты печати неудовлетворительны после автоматической регулировки печатающей головки, отрегулируйте положение печатающей головки вручную.
- Дополнительные сведения об автоматической регулировке печатающей головки см. в разделе [ Automatic Print Head Alignment/Автоматическое выравнивание печатающей головки ] на данной веб-странице.
- Печать образца для выравнивания головок выполняется только в черном и синем цветах.
Подготовьте: три листа обычной бумаги форматом A4 или Letter
1. Убедитесь, что питание включено.
2. Убедитесь, что в кассету загружено три или более листов обычной бумаги формата A4 или Letter.
3. Аккуратно откройте лоток приема бумаги и выдвиньте удлинитель лотка приема бумаги.
- Если внутренняя крышка открыта, закройте ее.
4. Распечатайте лист выравнивания печатающих головок.
(1) Выберите [Setup/Установка] на экране [HOME/ГЛАВНЫЙ].
Появится экран меню установки.
(2) Выберите [Maintenance/Обслуживание], затем нажмите кнопку «OK».
Появится экран обслуживания.
(3) Выберите [ Manual head alignment/Выравнивание печатающей головки вручную] и нажмите кнопку «ОК».
Появится экран подтверждения очистки.
- Чтобы распечатать и проверить текущие значения параметров положения печатающей головки, выберите [ Print the head alignment value/Распечатать значение выравнивания печатающей головки ].
(4) Выберите [ Yes/Да ], затем нажмите кнопку «OK»
Печатается образец для выравнивания печатающей головки.
- Не открывайте блок сканирования/крышку во время печати.
(5) При появлении сообщения [ Did the patterns print correctly?/Образцы распечатаны правильно? ] подтвердите, что образец напечатан правильно, выберите [Yes/Да], и нажмите кнопку «ОК».
На дисплее отобразится экран ввода регулировки положения печатающей головки.
5. Изучите первую распечатку, затем настройте положение печатающей головки.
(1) Проверьте напечатанные образцы, а затем с помощью кнопки
выберите номер образца в столбце A с наименее заметными вертикальными полосами.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.
(А) Вертикальные белые полосы менее заметны
(Б) Вертикальные белые полосы более заметны
(2) Повторяя эту операцию, введите номера образцов для столбцов от B до G, затем нажмите кнопку «OK».
Для столбцов F и G, отметьте настройку, отмеченную стрелкой, которая позволяет получать наименее заметные горизонтальные полосы.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми горизонтальными полосами.
(C) Горизонтальные белые полосы менее заметны
(D) Горизонтальные белые полосы более заметны
(3) Подтвердите сообщение и нажмите кнопку «OK».
Печатается второй образец.
- Не открывайте блок сканирования/крышку во время печати.
6. Изучите вторую распечатку, затем настройте положение печатающей головки.
(1) Проверьте напечатанные образцы, а затем с помощью кнопки выберите номер образца в столбце H с наименее заметными вертикальными полосами.
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными белыми вертикальными полосами.
(Е) Вертикальные белые полосы менее заметны
(F) Вертикальные белые полосы более заметны
(2) Повторяя эту операцию, введите номера образцов для столбцов от I до Q, затем нажмите кнопку «OK».
(3) Подтвердите сообщение и нажмите кнопку «OK».
Печатается третий образец.
- Не открывайте блок сканирования/крышку во время печати.
7. Изучите третью распечатку, затем настройте положение печатающей головки.
(1) Проверьте напечатанные образцы, а затем с помощью кнопки выберите номер образца в столбце A с наименее заметными горизонтальными полосами.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Если сложно выбрать лучший образец, выберите значение, соответствующее образцу с наименее заметными горизонтальными полосами.
(G) Горизонтальные полосы менее заметны
(H) Горизонтальные полосы более заметны
(2) Повторяя эту операцию, введите номера образцов для столбцов от B до J, затем нажмите кнопку «OK».
Регулировки положения печатающей головки вручную завершена.
(3) Когда появится сообщение о завершении, нажмите кнопку OK.
На дисплее снова отобразится экран обслуживания.
- Нажмите кнопку [HOME] для выхода из меню [Setup/Настройка] на экран [ HOME/ГЛАВНЫЙ ].
Поддерживаемые модели
- PIXMA MG5340
- PIXMA MG5350
