Где находится реле вентилятора ваз 2107

4.4 Вентилятор и реле включения вентилятора

Не работайте в непосредственной близости от лопастей вентилятора, чтобы избежать травм. Вентилятор может включиться самопроизвольно!

Расположение главного реле двигателя, реле кондиционера и реле вентилятора в главном релейном блоке

A. Реле кондиционера
B. Реле вентилятора N3
C. Реле вентилятора N2

	1. Если вентилятор не выключается на остывшем двигателе, то отсоедините разъем проводки (указан стрелкой) от термопереключателя вентилятора и отверните две гайки крепления крышки термостата к корпусу (указана верхняя гайка). Теперь при повороте ключа зажигания в положение ОN вентилятор должен включиться.
2. Если вентилятор не включается, то проверьте реле вентилятора, проводку между термопереключателем и реле и сам электродвигатель.
	3. Замыкание контактов термопереключателя (указан стрелкой), ввернутого в крышку термостата, проверяется омметром. Отсоедините разъем проводки и подключите один из щупов омметра к штырю на переключателе, а другой щуп соедините с корпусом.
4. На остывшем двигателе (температура жидкости ниже 82° С) омметр должен показывать замкнутую цепь. На прогретом двигателе (температура жидкости выше 93° С) омметр должен показывать разрыв.
5. Для выяснения причин отказа электродвигателя (вентилятор не вращается на прогретом двигателе, или при включенном кондиционере) проверьте предохранители или плавкие вставки (см. подраздел 12.1).
	6. Затем отсоедините разъем на электродвигателе вентилятора (указан стрелкой) и подключите электродвигатель непосредственно к батарее с помощью проводов от плавкой вставки. Если вентилятор не будет вращаться, то замените электродвигатель.
Предупреждение

Не допускается соединять зажимы испытательных проводов друг с другом, или касаться ими любой металлической части автомобиля.

Проверка реле

1. Найдите главный монтажный блок, который расположен с левой стороны моторного отсека. На автомобилях, оборудованных кондиционером, имеется блок дополнительных реле, расположенный рядом с батареей (см. рис. Расположение главного реле двигателя, реле кондиционера и реле вентилятора в главном релейном блоке).
	2. Снимите реле вентилятора N1 и с помощью омметра проверьте цепи между выводами, руководствуясь рисунком. На автомобилях устанавливаются реле Nippondenso или Bosch, нумерация выводов которых отличается. Проверку реле выполняйте в строгом соответствии с рисунком.
	3. Если реле оказывается исправным, то снимите главное реле двигателя и проверьте его в соответствии с рисунком. Между парами выводов 3–5 и 2–4 омметр должен показывать замкнутую цепь. Между выводами 1 и 2 замкнутой цепи быть не должно. Если к выводам 3 и 5 приложить напряжение от батареи, то между выводами 1 и 2 должна быть замкнутая цепь, а между выводами 2 и 4 – разрыв.
4. Если все проверяемые реле оказываются исправными, то автомобиль следует сдать на диагностику в службу автосервиса дилера или в специализированную мастерскую. Самостоятельно выполнять дальнейшую проверку не рекомендуется вследствие сложности и многообразия схем, используемых в автомобиле.

1. Отсоедините батарею от массы.
	2. Отсоедините разъем на электродвигателе вентилятора. Вентилятор кондиционера расположен перед радиатором и крепится с правой стороны с помощью пластмассового пистона (указан стрелкой). Правой стрелкой указан разъем вентилятора.
	3. С левой стороны вентилятор кондиционера крепится двумя болтами, одним болтом за стойку замка капота (указан стрелкой) и одним снизу. Доступ к нижнему болту обеспечивается через отверстие в бампере.
Предупреждение

На автомобилях с кондиционером имеются два вентилятора. Перед радиатором установлен вентилятор N2, который предназначен для дополнительного охлаждения при включении кондиционера. Порядок проверки этого вентилятора и реле точно такой же и для вентилятора N1.

Крыльчатка вентилятора N2 (на автомобилях с кондиционером) стопорится шплинтом, гайка отсутствует.

Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107

Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.

Решение проблемы:
За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке

Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.

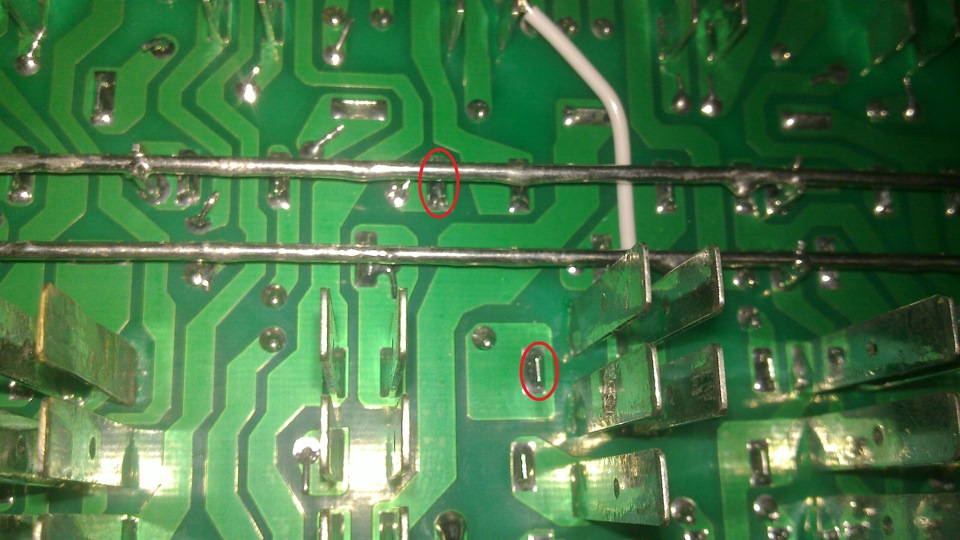

Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш, 7 (зелёный цвет) и идёт на 86 контакт реле.

Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:

С 86 контактом разобрались.
Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:

Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!

При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.

Надеюсь кому-нибудь поможет данная статья. Спасибо за внимание.

Предохранители ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

Расположение реле в монтажном блоке и их назначение:

1. Реле включения обогрева заднего стекла.

2. Реле включения очистителей и омывателей фар.

3. Реле включения звуковых сигналов (установлена перемычка).

4. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).

6. Реле включения дальнего света фар.

7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

F1 – предохранитель цепи главного реле (7,5А);
F2 – предохранитель ЭБУ (7,5А);
F3 – предохранитель бензонасоса ВАЗ 2107 (15A);
R1 – главное реле;
R2 – реле топливного насоса;
RЗ – реле электровентилятора.

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых пре­дохранителей указаны на нижней сто­роне крышки и на панели блока. Там же, на крышке, нанесены символы защища­емых цепей. В монтажном блоке старого образца, которым комплектуется часть ав­томобилей, предохранители размеще­ны по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Для замены предохранителей и реле ВАЗ 2107 в монтажном блоке предусмотрены специальные пласмасовые съемники (пинцет), если его нет, то для замены предохранителей вам понадобятся пассатижи.

Замена дополнительного предохранителя очистителя фар

Предохранители очистителей фар защищают обмотку электродвигателей. Они расположены на проводах рядом с моторедукторами.

Предохранитель противотуманных фар.

Расположен в салоне. Поддев отверткой вынимаем два средних выключателя из панели радиоприемника.

отверткой отжимаем два фиксатора

Вынимаем корпус предохранителя отворачиваем крышку и меняем предохранитель

Реле зажигания, реле указателей поворота и аварийной сигнализации ВАЗ 2107

Расположено в салоне за щитком приборов

Чтобы заменить реле, необходимо снять щиток приборов, и головкой на 10 открутить гайку удерживающую реле

Реле включения стартера ВАЗ 2107

Реле 113.3747 или 90.3747-10 расположено в моторном отсеке на правом брызговике

Реле очистителя ветрового стекла.

Где находится. Реле ветрового стекла PC-514 расположено под панелью приборов со стороны водителя и прикручено к кузову двумя винтами.

Чтобы добраться, поддев отверткой снимаем левую обивку боковины

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели рядом с регулятором гидрокорректора фар. К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой

Замена блока предохранителей ВАЗ 2107

Для удобства снимаем корпус воздушного фильтра.

Отсоединяем колодки проводов подключенные к блоку снизу

На корпусе блока нанесены цветные метки, соответствующие цвету подсоединеных разъемов, поэтому в дополнительной маркировке нет необходимости

Дальнейшую работу проводим из салона

Снимаем полку, установленную под приборной панелью, вынемем корпус вещевого ящика.

Отсоединяем колодки проводов от разъемов блока

Здесь так же нанесена маркировка, так что ничего не перепутаешь

Головкой на 10 отворачиваем 4 гайки, крайняя правая скрыта.

И снимаем монтажный блок

Установка монтажного блока предохранителей и реле ВАЗ 2107

Устанавливаем блок в последовательности, обратной снятию

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

для увеличения нажмите на изображении

1 – блок-фары; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле включения стартера; 5 – электропневмоклапан карбюратора; 6 – микровыключатель карбюратора; 7 – генератор 37.3701; 8 – моторедукторы очистителей фар*; 9 – датчик включения электродвигателя вентилятора; 10 – электродвигатель вентилятора системы охлаждения двигателя; 11 – звуковые сигналы; 12 – распределитель зажигания; 13 – свечи зажигания; 14 – стартер; 15 – датчик указателя температуры охлаждающей жидкости; 16 – подкапотная лампа; 17 – датчик сигнализатора недостаточного давления масла; 18 – датчик сигнализатора недостаточного уровня тормозной жидкости; 19 – моторедуктор очистителя ветрового стекла; 20 – блок управления электропневмоклапаном карбюратора; 21 – катушка зажигания; 22 – электродвигатель насоса омывателя фар*; 23 – электродвигатель насоса омывателя ветрового стекла; 24 – монтажный блок; 25 – реле очистителя ветрового стекла; 26 – реле аварийной сигнализации и указателей поворота; 27 – выключатель сигнала торможения; 28 – выключатель света заднего хода; 29 – реле зажигания; 30 – выключатель зажигания; 31 – трехрычажный переключатель; 32 – выключатель аварийной сигнализации; 33 – штепсельная розетка для переносной лампы**; 34 – переключатель вентилятора отопителя; 35 – дополнительный резистор электродвигателя отопителя; 36 – лампа сигнализатора включения обогрева заднего стекла; 37 – лампа сигнализатора недостаточного уровня тормозной жидкости; 38 – блок сигнализаторов; 39 – электродвигатель вентилятора отопителя; 40 – лампа освещения вещевого ящика; 41 – выключатели плафонов на стойках передних дверей; 42 – выключатели фонарей сигнализации открытых передних дверей***; 43 – фонари сигнализации открытых передних дверей***; 44 – соединительная колодка; 45 – прикуриватель; 46 – часы; 47 – выключатель освещения приборов; 48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 – указатель уровня топлива; 50 – лампа сигнализатора резерва топлива; 51 – спидометр; 52 – лампа сигнализатора включения указателей поворота; 53 – лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 – лампа сигнализатора заряда аккумуляторной батареи; 55 – выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 – комбинация приборов; 57 – эконометр; 58 – выключатели плафона на стойках задних дверей; 59 – указатель температуры охлаждающей жидкости; 60 – тахометр; 61 – лампа сигнализатора включения стояночного тормоза; 62 – лампа сигнализатора недостаточного давления масла; 63 – лампа сигнализатора включения дальнего света фар; 64 – лампа сигнализатора включения наружного освещения; 65 – вольтметр; 66 – выключатель сигнализатора включения стояночного тормоза; 67 – выключатель наружного освещения; 68 – выключатель обогрева заднего стекла с лампой подсветки; 69 – выключатель заднего противотуманного света с сигнализатором включения* ** ***; 70 – предохранитель цепи противотуманного света; 71 – плафон****; 72 – задние фонари; 73 – датчик указателя уровня и резерва топлива; 74 – колодки для подключения к элементу обогрева заднего стекла*; 75 – фонари освещения номерного знака. Порядок условной нумерации штекеров в колодках: а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

ВАЗ 2107 – схема инжектора (система управления впрыска топлива)

1 – разъем контроллера; 2 – датчик массового расхода воздуха; 3 – датчик температуры охлаждающей жидкости; 4 – датчик положения коленчатого вала; 5 – датчик положения дроссельной заслонки; 6 – датчик концентрации кислорода; 7 – датчик скорости; 8 – модуль зажигания; 9 – электромагнитный клапан продувки адсорбера; 10 – реле электровентилятора; 11 – реле электробензонасоса; 12 – главное реле; 13 – предохранитель, защищающий силовую цепь реле электробензонасоса; 14 – предохранитель, защищающий силовые цепи главного реле; 15 – плавкая вставка; 16 – предохранитель, защищающий цепь постоянного питания контроллера; 17 – диод; 18 – регулятор холостого хода; 19 – форсунки; Х1 – колодка диагностики; Х2 – колодка соединения с системой электрооборудования автомобиля.

Не работает вентилятор радиатора ВАЗ 2107

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Содержание скрыть

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С 0 , поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;

3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;

5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.
