Как проверить сопла на принтере canon

Как проверить сопла на принтере canon

Номер FAQ: 8201080400

Дата выпуска: 27 января 2011

Решение:

Печать образца для проверки сопел

Чтобы проверить, правильно ли выполняется подача чернил из сопел печатающей головки, напечатайте образец для проверки сопел.

Подготовьте: лист обычной бумаги формата A4 или Letter

• Если уровень оставшихся чернил низкий, образец для проверки сопел будет напечатан неправильно. Замените чернильницу с низким уровнем оставшихся чернил.

• Печать образца для проверки сопел может быть также запущена непосредственно с принтера с помощью кнопки [RESUME/CANCEL] (ВОЗОБНОВИТЬ/ОТМЕНА).

1. Убедитесь, что питание включено.

2. Загрузите лист обычной бумаги формата A4 или Letter.

3. Осторожно откройте переднюю панель и вытяните лоток приема бумаги.

4. откройте окно настройки драйвера принтера.

5. Напечатайте образец для проверки сопел.
(1) Перейдите на вкладку [Maintenance/Обслуживание].
(2) Нажмите [Nozzle Check/Проверка сопел].

(3) Прочитайте отображаемое сообщение и нажмите [Print Check Pattern/Печать образца для проверки сопел].
Образец для проверки сопел будет напечатан.
Не выполняйте никаких других операций до завершения этого процесса.

СПРАВОЧНАЯ ИНФОРМАЦИЯ
При нажатии кнопки [Initial Check Items/Элементы начальной проверки] отображаются элементы, которые следует проверить перед печатью образца проверки сопел.

6. Проанализируйте образец для проверки сопел.

1. Убедитесь, что питание включено.

2. Загрузите лист обычной бумаги формата A4 или Letter.

3. Осторожно откройте переднюю панель и вытяните лоток приема бумаги.

4. Откройте окно Canon IJ Printer Utility.

5. Напечатайте образец для проверки сопел.
(1) Во всплывающем меню выберите пункт [Test Print/Пробная печать].
(2) Нажмите [Nozzle Check/Проверка сопел].

(3) Прочитайте отображаемое сообщение и нажмите [Print Check Pattern/Печать образца для проверки сопел].
Образец для проверки сопел будет напечатан.
Не выполняйте никаких других операций до завершения этого процесса.

СПРАВОЧНАЯ ИНФОРМАЦИЯ
При нажатии кнопки [Initial Check Items/Элементы начальной проверки] отображаются элементы, которые следует проверить перед печатью образца проверки сопел.

6. Проанализируйте образец для проверки сопел.

Анализ образца для проверки сопел

Проанализируйте образец для проверки сопел и при необходимости выполните очистку печатающей головки.

1. Проверьте на отсутствие линий в образце (1) и на наличие горизонтальных белых полос на образце (2).

— Если в образце (1) есть пропущенные линии:
Проведите чистку сопел печатающей головки группы черных чернил (PGBK).

(A) Хорошо
(B) Плохо (линии отсутствуют)

— Если присутствуют горизонтальные белые полосы на образце (2):
Проведите чистку сопел печатающей головки группы цветных чернил (C, M, Y, BK).

(A) Хорошо
(B) Плохо (горизонтальные белые полосы присутствуют)

Если в образце (1) есть недостающие линии, а также присутствуют горизонтальные белые полосы в образце (2):
Проведите чистку сопел печатающей головки группы чернил всех цветов.

2. Примите соответствующие меры.
— Если чистка не требуется.
Нажмите [Exit/Выход] в диалоговом окне [Pattern Check/Проверка образца] чтобы покинуть окно анализа образцов для проверки сопел.
— Если чистка необходима
(1) Нажмите [Cleaning/Очистка].

(2) Загрузите лист обычной бумаги формата A4 или Letter.
Выполните действия, начиная (3) в шаге 5 в разделе [ Чистка печатающих головок ].

Поддерживаемые модели

• PIXMA iX6540
• PIXMA iX6550

Как проверить сопла на принтере canon

Номер FAQ: 8201135600

Дата выпуска: 22 июля 2011

Решение:

Печать образца для проверки сопел

Чтобы проверить, правильно ли выполняется подача чернил из сопел печатающей головки, напечатайте образец для проверки сопел.

• Если уровень оставшихся чернил низкий, образец для проверки сопел будет напечатан неправильно. Замените чернильницу с низким уровнем оставшихся чернил.

Подготовьте: лист обычной бумаги формата A4 или Letter

1. Убедитесь, что питание включено.

2. Убедитесь, что в кассету загружен один или несколько листов обычной бумаги формата A4 или Letter.

3. Аккуратно откройте лоток приема бумаги и выдвиньте удлинитель лотка приема бумаги.

ВАЖНО
Если внутренняя крышка открыта, закройте ее.

4. Напечатайте образец для проверки сопел.
(1) Выберите [Setup/Установка] на экране [HOME/ГЛАВНЫЙ].
Появится экран меню установки.
(2) Выберите [Maintenance/Обслуживание], затем нажмите кнопку OK.
Появится экран обслуживания.
(3) Выберите «Print nozzle check pattern/Печать образца для проверки сопел» и нажмите кнопку OK.

Появится экран подтверждения очистки.
(4) Выберите [ Yes/Да ], затем нажмите кнопку OK.
Будет напечатан образец для проверки сопел и на ЖК-дисплее появятся два экрана подтверждения образца.

5. Проанализируйте образец для проверки сопел.
-> См. раздел [ Examining the Nozzle Check Pattern/Печать образца для проверки сопел ] на данной веб-странице.

Анализ образца для проверки сопел

Проанализируйте образец для проверки сопел и при необходимости выполните очистку печатающей головки.

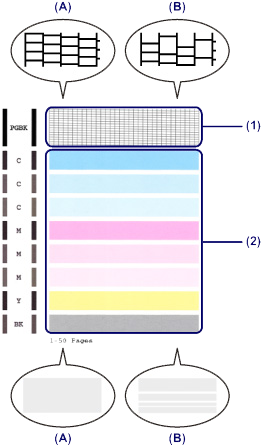

1. Проверьте на отсутствие линий в образце (1) и на наличие горизонтальных белых полос на образце (2).

(А) Без отсутствующих линий в образце/Без горизонтальных белых полос
(B) Линии отсутствуют/Горизонтальные белые полосы присутствуют

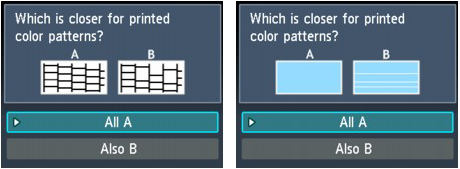

2. На экране подтверждения выберите образец, который более похож на напечатанный образец проверки сопел.

Для (А) (без отсутствующих линий в образце или без горизонтальных белых полос) в образце (1) и (2):
(1) Очистка не требуется. Выберите «All A/Все А» и нажмите кнопку OK.
(2) Подтвердите сообщение и нажмите кнопку OK.
На дисплее снова отобразится экран обслуживания.

• Нажмите кнопку [HOME] для выхода из меню [Setup/Настройка] на экран [ HOME/ГЛАВНЫЙ ].

Для (Б) (линии отсутствуют или горизонтальные белые полосы присутствуют) в образце (1) или (2) или в образцах (1) и (2):
(1) Очистка требуется. Выберите «Also B/Также Б» и нажмите кнопку OK.
Появится экран подтверждения очистки.
(2) Выберите «Yes/Да», затем нажмите кнопку OK.
Устройство начнет процесс чистки печатающей головки.
-> [ Cleaning the Print Head/Чистка печатающей головки ].

• Общее количество напечатанных на данный момент листов отображается с шагом 50 листов на распечатке образца проверки сопел.

Поддерживаемые модели

• PIXMA MG5340
• PIXMA MG5350

Печатающая головка Canon PF-04 для Canon iPF670/750/770

Canon iPF650 iPF655; Canon iPF670; Canon iPF680; Canon iPF685; Canon iPF750; Canon iPF755; Canon iPF760; Canon iPF765; Canon iPF770; Canon iPF780; Canon iPF785; Canon iPF830; Canon iPF840; Canon iPF850

Быстрая Доставка за 1 день
Все виды оплат
Акции, скидки, подарки
Расширенная гарантия
Собственный сервис-центр

Печатающая головка Canon PF-04 для Canon iPF670/750/770 / Печатающая головка Canon PF-04 для Canon iPF670/750/770

ВНИМАНИЕ!

В связи с частыми ошибками установки печатающей головки со стороны пользователей, рекомендуем воспользоваться услугой разового выезда инженера. Наши специалисты произведут деинсталляцию неисправной печатающей головки и произведут установку новой.

БОНУС! — диагностика и профилактическая чистка устройства.

Гарантия

Печатающая головка имеет гарантийный срок годности, который ограничен наступлением более раннего из двух следующих событий:

• Истечение 1 года с момента покупки.
• Печать объема, эквивалентного 14400 листам формата A4 с изображением типа ISO JIS –SCID №5 при стандартном качестве печати на бумаге с покрытием.

Canon PF-04

Canon PF-04 — сверхточная печатающая головка с 15 360 соплами, использующая технологию FINE (Full Photolithograph Inkjet Nozzle Engineering) от Canon. Разработана для двунаправленной высокоскоростной печати без ущерба для качества изображения.

Печатающая головка Canon PF-04 построена с применением инновационного метода изготовления сопел, что обеспечивает точность формы чернильных капель объемом всего 4 пиколитра. Постоянный размер капель способствует точному воспроизведению линий чертежа, яркости цвета и высокой плотности изображения.

Ресурс печатающей головки составляет 22 000 страниц.

Выдающиеся качество и точность

Выполненные с помощью Canon PF-04 отпечатки характеризуются четкостью линий, насыщенностью цвета, устойчивостью к смазыванию и быстрым высыханием. С точностью линий ±0,1% и минимальной толщиной 0,02 мм гарантируется максимальная прецизионность печати. Печатающая головка обеспечивает разрешение изображений 2400 x 1200 DPI и поддерживает горячую замену картриджей.

Купить Canon PF-04

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции Canon. В магазине вы можете купить Canon PF-04 на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!

testcopy.tech

Добрый день! На плоттере TM-300 выскочила ошибка Невозможно определить печатающую головку.Откройте верхнюю крышку и установите головку. Купили новую головку- установили- то же самое. Иногда выскакивает код ошибки- EC22-2F47. Прошу помочь советами.

WINDOS

dviz Сообщения: 267 Стаж: 2 года 1 месяц Откуда: Ярославль Благодарил (а): 29 раз Поблагодарили: 37 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение dviz » 22 июн 2023, 19:05

Непоняятно. Ошибка головки постоянно, а ошибка EC22-2F47 иногда? Это как так?

dviz

TheDr0t Сообщения: 143 Стаж: 1 год 4 месяца Благодарил (а): 1 раз Поблагодарили: 16 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение TheDr0t » 22 июн 2023, 19:26

Давайте про порядку. Проверьте чтобы стояла подходящая ПГ, а то приходили ко мне воткнув то что влезло. Потом проверьте состояние контактов на каретке, потом прижимные крышки, ну и наконец зайти в сервисное меню и посмотреть что он показывает о состоянии ПГ.

TheDr0t

Автор темы
WINDOS Сообщения: 14 Стаж: 9 месяцев

Canon TM-300 невозможно определить головку

Сообщение WINDOS » 23 июн 2023, 08:36

Пока тай аут- вчера прочистили датчик проверки сопел- был залит.Сегодня видимо высох полностью- и плоттер запустился..В данный момент выполняется калибровка головки..Головку перестал определять после того, как на старой промыли дюзы..И видимо жидкость попала на датчик.

Отправлено спустя 1 час 11 минут 29 секунд:
Если в обычном режиме включить- то такая надпись выскакивает.. Самая нижняя картинка.

Отправлено спустя 4 минуты 26 секунд:
Если в сервис- то просит выровнять головку- соглашаюсь- выбираю стандартное- рулон — ок и идет процесс..Но очень долго..Уже больше часа. Пробовал прервать- то же самое..Запустил еще раз. Должны какие то видимые ,слышимые процессы идти при калибровке? Тишина полная..Никаких звуков, сколько по времени должна идти калибровка?

WINDOS

manik.76 Сообщения: 1079 Стаж: 2 года 1 месяц Откуда: Благовещенск Благодарил (а): 226 раз Поблагодарили: 120 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение manik.76 » 23 июн 2023, 10:27

В руководстве.
Если достаточно долго портить машину, она сломается. «Закон Шмидта»

manik.76

Автор темы
WINDOS Сообщения: 14 Стаж: 9 месяцев

Canon TM-300 невозможно определить головку

Сообщение WINDOS » 23 июн 2023, 10:43

Руководство читали.Контакты чистили..В сервисном режиме не ругается на головку..Долго калибровка ( выравнивание) идет.Вопрос- сколько по времени она должна калиброваться (выравниваться)?

Отправлено спустя 4 минуты 44 секунды:
Часа два уже идет процесс

Вложения Часа два уже так.

WINDOS

TheDr0t Сообщения: 143 Стаж: 1 год 4 месяца Благодарил (а): 1 раз Поблагодарили: 16 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение TheDr0t » 23 июн 2023, 11:12

Два часа конечно не должна. ПГ он выравнивает как и все при помощи печати и последующей проверки того что он напечатал, если печатать не начинал то смысла ждать нет. Отмените выравнивание, проверьте даст ли распечатать тестовый лист из сервисного меню без выравнивания. А также уточните как именно осуществлялась промывка дюз? И ссылка ниже к ознакомлению, это видимо про этот «датчик» вы говорите:
https://monline.ru/blog/instruktsii-can . enite-eyo/

TheDr0t

Автор темы
WINDOS Сообщения: 14 Стаж: 9 месяцев

Canon TM-300 невозможно определить головку

Сообщение WINDOS » 23 июн 2023, 13:10

При тестовой печати-горит надпись- тестовая печать и все..Самой печати нет. Промывка дюз- сняли головку, налили в пластик.крышку жидкости для промывки, где то миллиметров 4-5 . Положили дюзами вниз в эту жидкость и поместили в пластиковый пакет, для предотвращения испарения..Через 2 суток сняли. И сразу появилась ошибка, что не может определить головку.Хотя в сервис меню она видна, и ее серийний номер то же. Про датчик- да..Этот.

WINDOS

TheDr0t Сообщения: 143 Стаж: 1 год 4 месяца Благодарил (а): 1 раз Поблагодарили: 16 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение TheDr0t » 23 июн 2023, 14:05

Тогда видимо проблема в сервисной станции. Вот сабж по схожим проблемам:
https://forum.trade-print.ru/showthread.php?t=59424

TheDr0t

dviz Сообщения: 267 Стаж: 2 года 1 месяц Откуда: Ярославль Благодарил (а): 29 раз Поблагодарили: 37 раз Репутация:

Canon TM-300 невозможно определить головку

Сообщение dviz » 23 июн 2023, 14:17

Калибровка минут 15 длится, может меньше даже. Там ещё в сервисе есть разные калибровки, что-то типа простая, стандартная и точная. Но если при этом ничего не печатается, то надо копать либо голову, либо контакты/связь с ней. Ну опять же модель головы уточнить, правильная ли — они, я читал, прошиваются даже.

Отправлено спустя 4 минуты 4 секунды:

TheDr0t писал(а): ↑ 23 июн 2023, 14:05 Тогда видимо проблема в сервисной станции. Вот сабж по схожим проблемам:
https://forum.trade-print.ru/showthread.php?t=59424

Да не, вроде если дюзы там забиты или проблемы с сервисной станцией, оно либо ошибку выдаёт соответствующую, либо пытается хотя бы печатать, а тут даже не пытается. Но помыть её не сложно — вдруг получится )
