Как разобрать ноутбук Asus X751
Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.
Серия Asus X751 основан на таком же корпусе как и модели Asus X751LA, X751LAV, X751LB, X751LD, X751LDV, X751LJ, X751LJC, X751LX, X751MA, X751MD, X751MJ, X751SA, X751SJ, X751YI — эти модели имеют одинаковый процесс разборки.
Как увеличить оперативную память на ноутбуке Asus X751
В данной видео инструкции вы сможете самостоятельно добавить оперативную память в ноутбук Asus X751. Прежде чем купить оперативную память для компьютера, вам необходимо знать какой именно тип памяти, DDR3 или DDR4, установлен в вашей модели. Максимальный объем у каждого ноутбука индивидуален. Как правило, производитель указывает какой максимум объем оперативной памяти можно добавить в ноутбук. Так же, это еще зависит от количества слотов под планки DDR распаянные на материнской плате. У каждой модели это тоже индивидуально. Как увеличить объем оперативной памяти, вы сможете узнать из нашей видео инструкции ниже.
Как поменять батарею в ноутбуке Asus X751
Если в ноутбуке не заряжается батарея, скорее всего, емкость одного из элементов упала до минимума или сломан контроллер батареи. Аккумуляторная батарея не вечна и ей свойственно со временем терять свою заводскую емкость. Это может быть связано с рядом факторов, например, как низкого качества элементов, так и банальной неработоспособности одного из элементов 18650, который тянет за собой неисправность всего аккумуляторного блока. Если батарея ноутбука подключена, но не заряжается, значит ее необходимо заменить. В нашем видео показано как установить батарею в ноутбук Asus X751.
Установка SSD/HDD вместо DVD привода в ноутбук Asus X751
Этот видео-гид поможет заменить оптический дисковод на новый или установить жесткий диск вместо CD-DVD привода с помощью специального переходника optibay caddy. Рекомендуется устанавливать именно HDD вместо dvd, потому как шина привода по своей архитектуре с низкой пропускной способностью, и если установить SSD на место dvd, скорость SSD накопителя будет в разы меньше возможной.
Установка SSD в ноутбук Asus X751 как поменять жесткий диск
Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке Asus X751. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.
Замена разъема питания в ноутбуке Asus X751
Во многих моделях гнездо питания установлено отдельным съемным модулем, и его замена не требует умений пайки.
В каких случаях появляется необходимость в ремонте гнезда питания:
- пропадает контакт с зарядкой при шевелении штекера когда он подключен в разъем питания;
- индикатор питания периодически загорается и гаснет;
- при изменении положения штекера теряется контакт с питанием.
Обратная сборка Asus X751
После завершения разборки и ремонта это видео поможет вам собрать ноутбук в исходное состояние.
Как разобрать ноутбук серии Asus K
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
 |
PH1 крестовая отвертка Phillips |
 |
2 мм плоская отвертка |
Снимите аккумулятор. Выкрутите винт, который крепит нижнюю крышку.
Выкрутите четыре винта, расположенных на нижней панели ноутбука и крепящих нижнюю крышку.
Сдвиньте нижнюю крышку в указанном направлении. Снимите нижнюю крышку.
Открывается доступ к модулям памяти, жесткому диску, аккумулятору КМОП-памяти, вентилятору охлаждения, DVD-приводу, карте беспроводной связи и радиатору с процессором.
Выкрутите винт, крепящий DVD-привод. Сдвиньте DVD-привод вправо и извлеките его из корпуса ноутбука.
Выкрутите четыре винта, крепящих жесткий диск. Сдвиньте жесткий диск вправо, чтобы отсоединить его от разъема на материнской плате.
Извлеките жесткий диск в сборе из корпуса ноутбука. Теперь при необходимости можно извлечь жесткий диск из лотка и заменить его новым. Как видно, это диск с интерфейсом SATA.
Раздвиньте в стороны защелки, расположенные с обеих сторон модуля памяти и, когда модуль памяти выдвинется из слота под углом в 30 градусов, аккуратно снимите его. В данной модели ноутбука установлен только один слот под модуль памяти. Похоже на то, что часть памяти интегрирована в материнскую плату. Сказать с уверенностью, что во всех ноутбуках серии Asus K используется только один слот под модуль памяти, я не могу.
Выкрутите три винта, крепящих вентилятор. Отсоедините кабель вентилятора от материнской платы. Теперь можно снять вентилятор.
Как снять клавиатуру
Клавиатура крепится с помощью маленьких защелок на пружинках. На фото они отмечены желтыми стрелками.
Чтобы открыть защелку, просто надавите на нее острым предметом и одновременно приподнимайте клавиатуру вверх.
Когда будут открыты все защелки, можно приподнять клавиатуру, как показано на следующем рисунке.
Аккуратно переверните клавиатуру и разместите ее на упоре для рук. Чтобы отсоединить кабель клавиатуры, нужно открыть защелку разъема.
Кабель клавиатуры зажат между белым основанием разъема и коричневым фиксирующим язычком. На следующем рисунке показан разъем с закрытой защелкой.
Сдвиньте коричневый язычок примерно на 2 мм влево (и ни в коем случае не более). Фиксирующий язычок должен оставаться на белом основании. На следующем рисунке показан разъем с открытой защелкой. Теперь можно отсоединить кабель клавиатуры от разъема.
Наконец, аккуратно извлеките клавиатуру из корпуса ноутбука и при необходимости замените ее новой клавиатурой.
Сборку производить в обратном порядке.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
Вы можете оценить эту статью:
Инструкция по разборке ноутбука Asus N73SV
Данную модель в наш Сервисный центр DiagService принесли на ремонт материнской платы, поэтому сделали небольшой краткий обзор разбора ноутбука Asus N73SV.
Также потребовался ремонт клавиш клавиатуры в правой части цифрового блока.
Извлекаем аккумулятор ноутбука Asus N73SV.
Отворачиваем пять винтов под аккумулятором ноутбука М2х4 маркировка А.
Извлекаем три резиновых заглушки по краям корпуса ноутбука (их четыре, но с левого нижнего угла нам не нужна). И извлекаем три винта под ними.
Извлекаем три круглые резиновые заглушки и три винта под ними.
Обращаем ваше внимание. В ноутбуке Asus N73SV прежде чем извлечь заднюю крышку, закрывающую отсек с жестким диском, оперативной памятью, модулем Wi-Fi, нужно снять клавиатуру и отвернуть 7 винтов, которые держат заднюю крышку. Что и делаем ниже.
Переворачиваем ноутбук, извлекаем клавиатуру, отстегнув инструментом 5 защелок.
Переворачиваем клавиатуру ноутбука Asus N73SV и отстегиваем шлейф.
Отворачиваем семь винтов M2.5×15.
Так же отворачиваем два винта М2.5х6 в верхней правой части и левой нижней.
Отворачиваем два винта ( в данном ноутбуке один винт отсуствует после разбора в предыдущем сервисе).
Отстегиваем шлейф тачпада.
Отстегиваем шлейф audio.
Отключаем коннектор audio.
Переворачиваем ноутбук и извлекаем крышку, закрывающую отсек с жестким диском, оперативной памятью, модулем Wi-Fi.
Отворачиваем 4 винта М2х4, которые держат жесткий диск.
Извлекаем жесткий диск, потянув за черный язычок влево.
Отсоединяем от коннекторов два провода антенн от Wi-Fi (черный и белый).
Отворачиваем четыре винта M2x4 маркировки А и три винта M2.5×6 маркировки B.
Извлекаем привод, потянув на себя.
Извлекаем три винта на корпусе ноутбука под приводом и боковой винт маркировки B.
Располовиниваем корпус ноутбука.
Отщелкиваем коннектор web камеры.
Извлекаем два отключенных кабеля Wi-Fi потянув вверх.
Отворачиваем винт земли шлейфа матрицы.
Отключаем коннектор шлейфа матрицы и коннектор второго динамика.
Отключаем коннектор шлейфа матрицы и коннектор второго динамика.
Отворачиваем пять винтов, которые держат плату с SATA коннекторами жесткого диска.
Извлекаем плату, потянув кверху.
Отворачиваем два винта от сетевой платы.
Отворачиваем оставшиеся четыре винта, которые держат материнскую плату ноутбука Asus X7BS(три в верхней левой части и один в правой нижней).
Извлекаем плату из корпуса ноутбука приподняв кверху.
Так как нам не нужна техническая чистка ноутбука Asus в данном случае, то снимать систему охлаждения мы не стали.
Собираем ноутбук в обратном порядке.
Будем рады любимым дополнениям к данному разбору.
Все материалы, размещенные на данном сайте, являются интеллектуальной собственностью СЦ DiagService. Использование материалов, их копирование и распространение без разрешения правообладателя преследуется по законам РФ. По вопросам обращайтесь на contacts@diagservice.ru. Телефон в г. Ярославль +7(4852)94-03-63.
Разборка Asus R512 с целью осмотра внутренностей.
В семействе ноутбуков Asus не так давно появилась линейка недорогих ноутбуков (даже по нынешнему курсу цена на них редко переваливается за 20000 рублей). Рассуждать о цене не буду, но в моем случае у меня на руках мега-дешманский ноутбук Asus R512MA c размером экрана 15.6″. По-моему, в этом компьютере сэкономили на всем, на чем можно было, правда при этом не забыли оставить DVD привод. В ДНС его раньше можно было купить около года назад. Ко мне же этот ноутбук попал по причине отказа ремонта в авторизованном сервисном центре из-за наличия следов рыжей живности внутри (тараканы), а платный ремонт у «официалов» стоит почти как стоимость самого ноута.
Блог будет написан в свободной форме и не будет соответствовать общепринятым в клубе правилам написания обзоров.
Немного характеристик Asus R512
Основная микросхема (она же процессор): Celeron N2815 с частотой 1860 МГц (в турбо режиме 2133 МГц) . Ядро процессора сделано на архитектуре Silvermont и имеет 2 физических ядра. Заменить процессор нельзя: он впаян.
Оперативная память установлена DDR3L 4gb одной планкой ( всего 1 слот в ноутбуке).
Видеоадаптер встроен в процессор Intel HD, потребляет память на свои нужды из оперативки.
Жесткий диск объемом 500Гб скоростью вращения шпинделя 5400 оборотов в минуту, имеется всего один слот под накопитель HDD.
Привод DVD-RW есть, толщина 12.5 мм.
Экран 15.6″ с разрешением 1366*768. Тип экрана TN. Физический параметр — обычный (не Slim) с разъемом LVDS 40pin. Экран с большим разрешением поставить нельзя.
Интерфейсов всех по одному: USB 2.0, USB3.0, HDMI, VGA (15pin), совмещенный разъем наушники+микрофон, сетевой RJ45.
Аккумуляторная батарея A31N1319. Батарейка находится внутри, несъемная.
Пропустим внешний вид, давайте разбирать этот ноутбук и посмотрим что у него внутри.
Разборку Asus R512 придется делать почти всем пользователям, желающих его проапргрейдить: потому что только таким способом можно будет заменить жесткий диск или привод на второй накопитель, а также попутно получить достук охлаждению и к единственному слоту оперативной памяти (если появится желание ее увеличить).

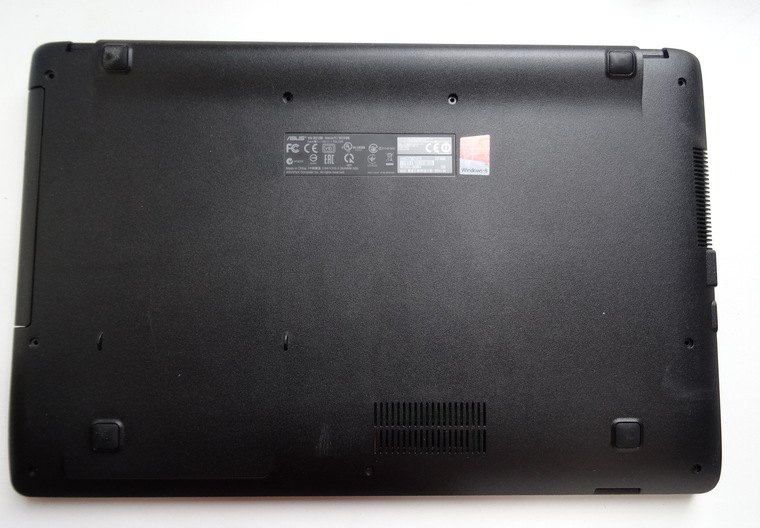

Первое дело в разборке ноутбука — это его внешний осмотр на предмет наличия болтов. Попутно требуется извлечь все перефирийные устройства из картридера и USB-портов. При осмотре Asus R512 видно, что болты находятся снизу и доступ к ним простой. Во многих других случаях стоит обратить внимание на клавиатуру, потому что очень часто болты находятся под ней. В этом ноутбуке клавиатура без разборки ноутбука не снимается.
На днище корпуса имеется девять болтов и их нужно открутить. Обращаю внимание на то, что болты имеют разную длину и на корпусе они не подписаны. Нужно запомнить где какой болт был, чтобы не повредить корпус при обратной сборке ноутбука.
Теперь можно приступать к «разваливанию» корпуса на две половинки. Для этого достаточно пройтись по периметру тонким пластиковым предметом. Для расщепления корпуса ноутбука я использую медиаторы или скидочную пластиковую карту (вот как раз ДНС отменил действия старых скидочных карточек). Трудностей с разваливанием корпуса нет, хотя пока расщепляешь одну сторону, защелкивается другая. Описывать это процесс гораздо проще, чем делать: корпусные защелки есть не только по периметру и с ними надо повозиться. У меня появляется ощущение, что корпус удерживают болты и увеличение усилия может привести к поломке пластика. Но болтов нет и уже можно смело раздвигать крышки ноутбука.

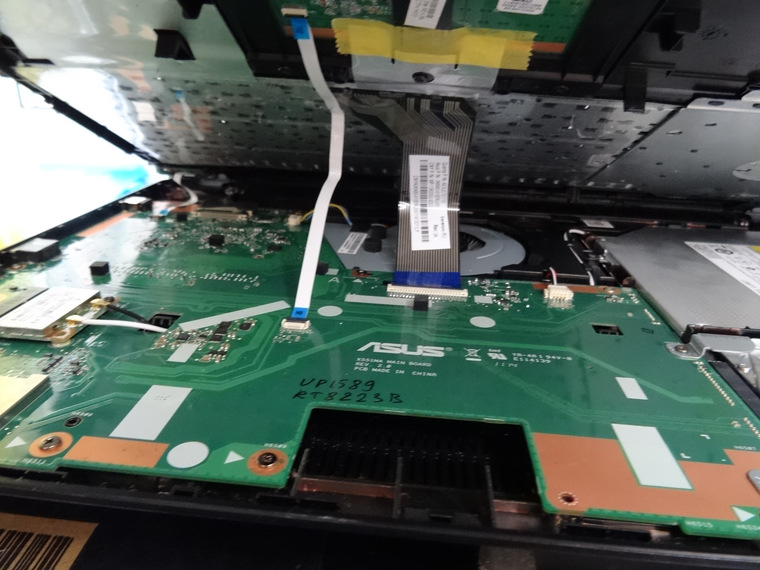

Сила — это хорошо, но ее нам нужно использовать соразмерно. Под крышкой есть шлейфа от клавиатуры, тачпада и кнопка включения ноутбука. При чрезмерном усилии при раскрывании корпуса можно повредить эти шлейфа или оторвать их вместе с разъемами на материнской плате. Поэтому в приподнятом состоянии крышки «С» нужно отстегнуть эти кабеля и спокойно убрать панель с клавиатурой и тачпадом.
Если кому-то потребовалось в ноутбуке Asus R512 заменить жесткий диск или привод на еще один жесткий диск, то разборка на этом этапе окончена. Как только убирается крышка корпуса с клавиатурой, открывается доступ к внутренним накопителям. Жесткий диск удерживается четырьмя болтами, а привод одним. Повторюсь: привод можно заменить на накопитль SSD или HDD через соответствующий адаптер той же толщины 12.5мм. Цена этого переходника от 700р. Без дальнейшей разборки есть доступ только к wi-fi адаптеру. Можно в крайнем случае продуть или почистить охлаждение не снимая вентилятора.

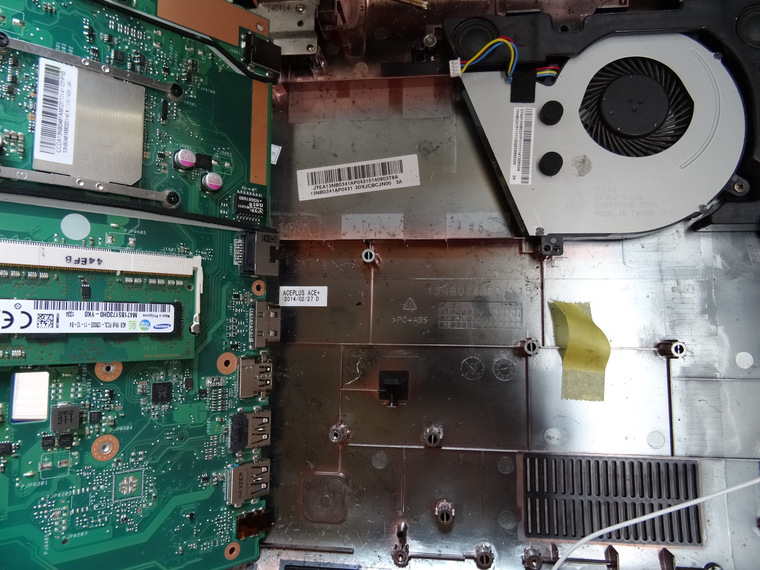

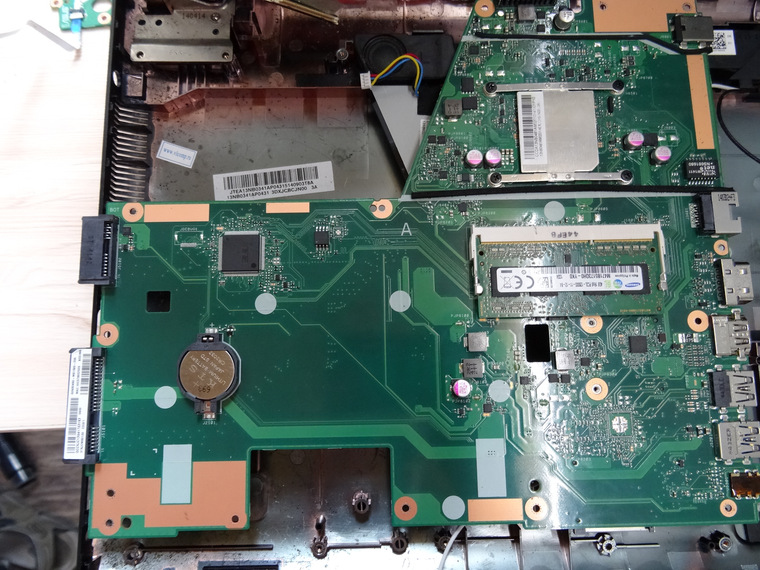

Чтобы снять кулер ноутбука Asus R512 нужно извлечь материнскую плату. Перед откручиванием «гаек» на материнской плате нужно освободить ее от шлейфов и проводов, подключенных к ней. Например один из болтов, удерживающий материнку в кузове, находится под шлейфом экрана. Все, что нужно откручивать, отмечено белыми треугольничками на текстолите платы. Количество их опять равно девяти и они также разных «калибров». Снова необходимо запомнить их местоположение для обратной удобной сборки ноутбука. Сама плата извлекается из корпуса легко, если поднимать ее за правый край (противоположный от интерфейсных разъемов).
По сути разборка на этом окончена, потому что в «кузове» ноутбука ничего не осталось кроме вентилятора. Для извлечения кулера необходимо открутить звуковой динамик. После извлечения материнской платы появляется возможность заменить оперативную память ноутбука и батарейку cmos cr-2032. Для замены термопасты надо полностью разобрать ноутбук. Но я не уверен, что появится в этом необходимость (ибо процессор слабый).
Осмотр внутренностей.
А где же радиатор и тепловые трубки? Эта мысль возникла у меня первым делом. Ноутбук имеет достаточно большой вентилятор, который должен прогонять большой объем воздуха. Правда обычно кулера таких размеров ставят только в «горячие» ноуты (ИМХО). Видимо разработчикам показалось достаточно алюминивой пластинки для теплоотвода. Хотя мне верится с трудом, что проц+видео+север+юг в одном кристале не будут греться. Впрочем, могу только порадоваться за Intel, которые смогли выпустить по-настоящему «холодный» процессор.

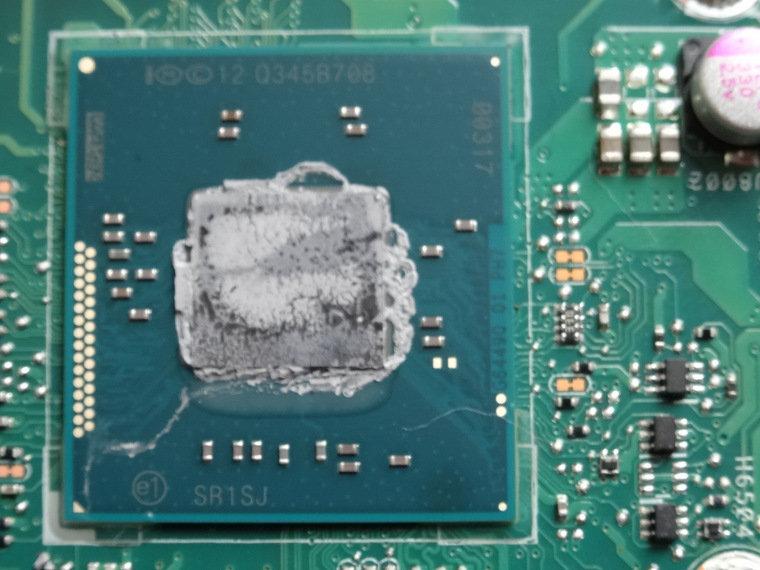

Немного о процессоре Celeron N2815:
Двухъядерный процессор выделяет всего 7,5 W тепла и при этом имеет не самую низкую частоту в 1.86 GHz. Встроенный контроллер памяти может понимать память только DDR3L 1066 максимального объема 8Gb. Все основные характеристики ноутбука заложены в маленьком кристале процессора и они соответствуют минимальным требованиям большинству игр. А ведь совсем недавно я писал обзор на процессор, в котором еще были 2 кристала на подложке. А сейчас наконец-то капельки «кварца» слились в одну. Ах да, забыл: модель процессора SR1SJ.

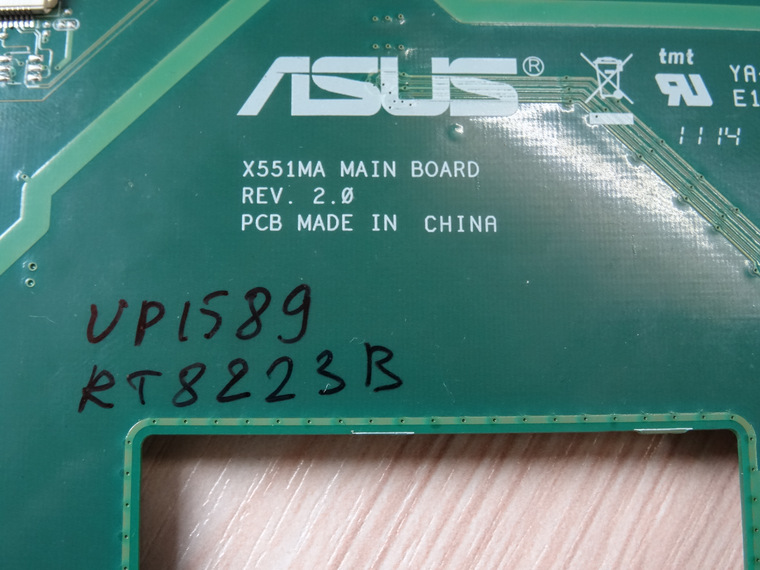

Несмотря на то, что модель ноутбука R512, материнка стоит от Asus X551.

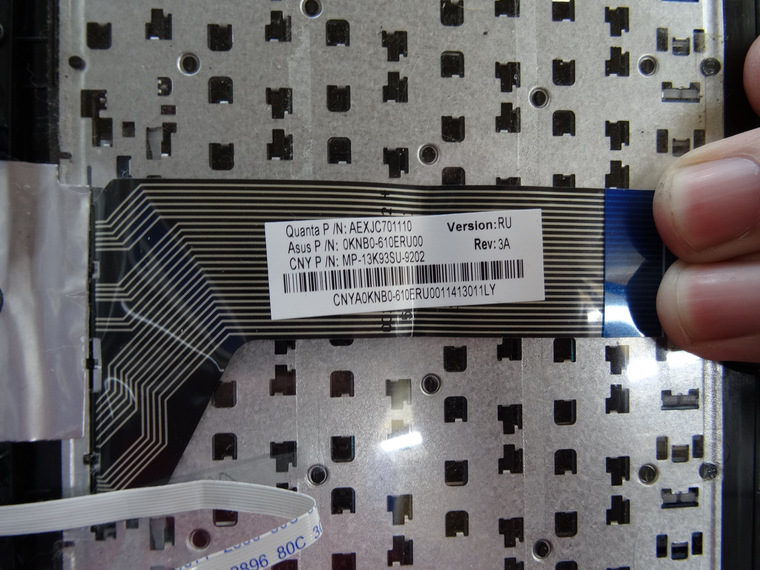

Клавиатура, установленная в Asus R512, имеет модель MP-13K93SU-9202, 0KNB0-610ERU00, AEXJC701110. Процесс замены ее довольно нудный и сложный. Для этого нужно сорвать все пластиковые заклепки, а потом как-то приклеить обратно. Повторюсь: как всегда писать проще, чем cделать.

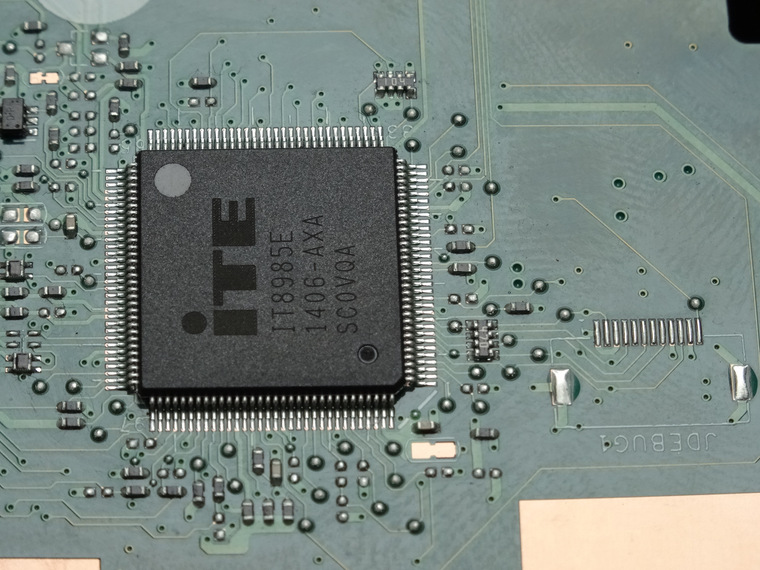

Мультичип на материнской плате IT8985E AXA. Рядом с ним выведены контакты (JDEBUG) для подпаивания POST карты.

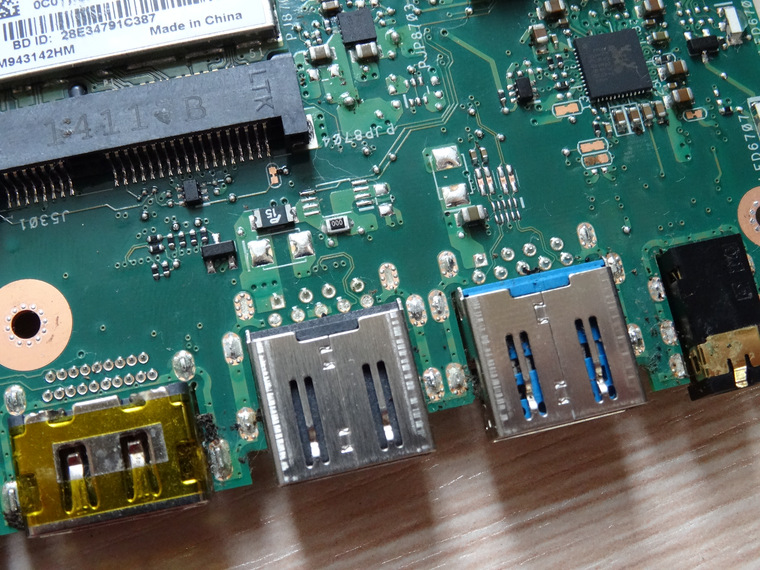

Я подметил, что разъем USB 3.0 можно поставить вместо обычного USB 2.0: для этого на плате есть необходимая распайка контактов.
Аккумулятор.

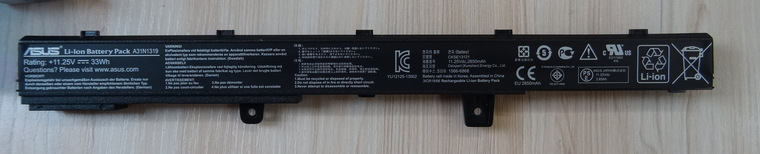

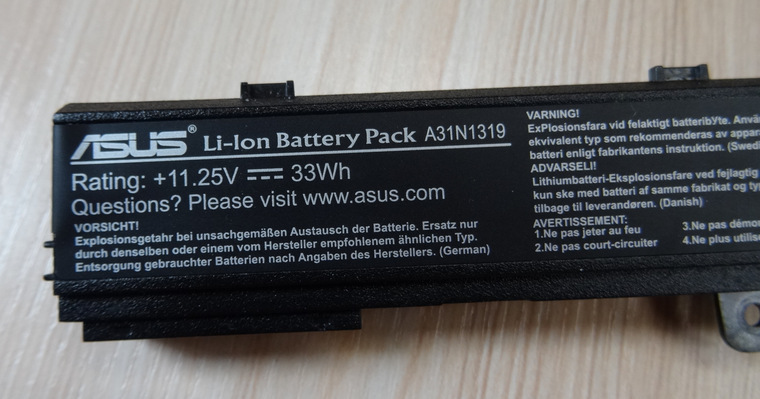

Для извлечения аккумлятора нам надо разобрать корпус ноутбука. Модель батарейки A31N1319. Совместимая модель: A41N1308. Такой же аккумулятор устанавливается в ноутбуках ASUS D550, X451, X551, R510, R512.
Запустится ли World of Tanks на ноутбуке Asus R512?
Осмотр моего ноутбука буду считать законченым. Несмотря на то, что в нем неи ничего замечательного, он удивить меня смог своим охлаждением, да и новый процессор в живую увидел впервые, а не на картинках. Я собрал ноутбук в первоначальное состояние и решил проверить его в работе.

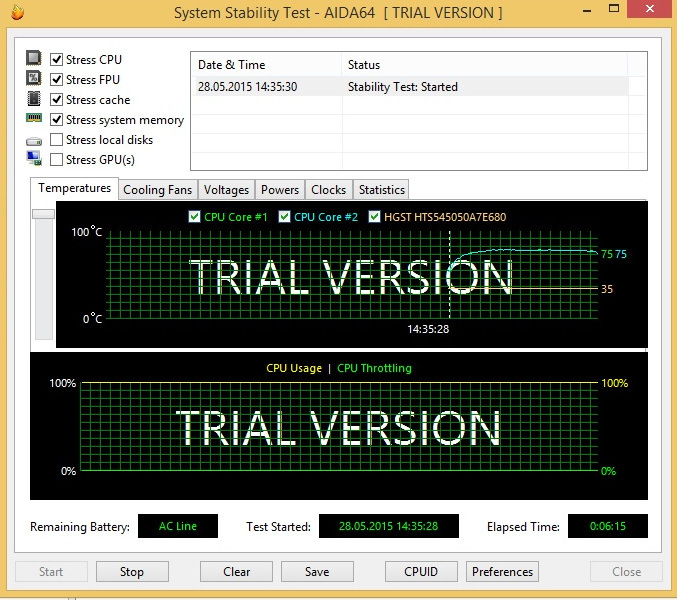

Первое, что меня заинтересовало в ноутбуке — как обстоят дела с нагревом процессора? Самое простое задание для получения максимального значения температуры считаю достаточным запустить одновременно две программа: Aida64 и Furmark. Aida64 нагрузит вычислительную часть процессора, а Furmark нагрузит графическую часть процессора. Так как все действия компьютера теперь происходит в одном кристале, достаточно считать показания температурного датчика процессора. После прогона двух тестовых программ я получил результат температуры процессора под 80 градусов. Показания температуры процессора только под нагрузкой Aida64 около 60 градусов. На мой взгляд, температурные показания великоваты для этого компьютера и поставить нормальный радиатор вместо простой пластинки было бы не лишним.

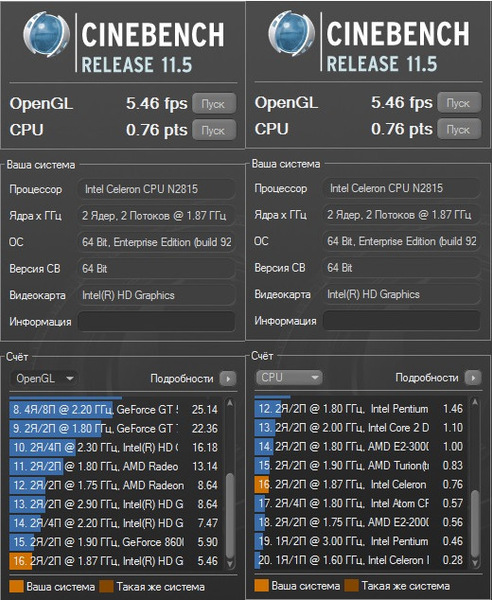

Чтобы хоть что-то знать о производительности процессора, я решил воспользоваться старой программой Cinebench. Она показывает возможности процессора и видеокарты по отдельности. Результат получился такой. Вывод получается такой, новый процессор несет в себе множество новшест, но итоговая производительность осталась на уровне апрцессоров Atom.
Несмотря на слабые результаты в бенчмарке, World of Tanks на ноутбуке Asus R512 запускается и даже можно поиграть. Добиться среднего FPS=20 можно только при самых минимальных настройках. Понравится ли пользователю такое качество игры — это личное дело каждого.
Можно ли установить windows7 на ноутбук Asus R512?
Windows 7 установить на ноутбук Asus R512 можно. Перепрошивать для этого биос не требуется, но нужна настройка его. Что бы попасть в меню биоса, нужно вставить в USB накопитель, иначе ни как. В закладке Secure нужно отключить Secure Boot и в закладке Boot включить опцию Launch CSM. После этого можно нажать клавишу F10 и перезагрузиться, с помощью кнопки Esc вызвать меню загрузки, а дальше все как обычно при установки операционной системы.
Окончание.
Надеюсь, мое написание блога поможет кому-то разобрать ноутбук аккуратно. Буду рад, если мои старания облегчат вам поиск клавиатуры или аккумулятора. Лично я хочу пожелать не покупать этот ноутбук без острой необходимости, но уже опоздал — в продаже его не вижу.
