Как снять приборную панель с Шевроле Каптива

Всем привет, давно не писал, как говориться «все руки не доходят» — Но молчать больше не могу, вчера провернул такое такое.)) Обо всем по порядку.
Я из тех людей, кому жутко не нравятся зеленые круги на приборке, и я решился сделать стайлинг и поменять на белый. Кому интересно, как поменять свет приборной доски своими руками — ВЕЛКАМ=)
Для начала нужно заполучить саму приборку для этого нужно :
1. Выкрутить саморез и снять нижнюю подрулевую панель(на клипсах, просто выдернуть).

2.Выкрутить болт снизу.

3.Повернуть руль влево и выкрутить саморез

4. Потом правый, нижнюю часть можно снять(для удобства вытащите и выверните наружу пыльники рычагов поворотника и дворника, с отверстиями гораздо проще разъединить вехнюю и нижнюю части).

5.Далее саморез держащий консоль управления светом и зеркалами, снимаем её.

6.Откручиваем маленький кусочек молдинга, предварительно сняв декоративную панель с соплами печки (единая конструкция, держится на клипсах)

7. Выкручиваем два самореза облицовочной части приборной доски, и все это дело вынимаем.

8. Ещё два самореза из приборной панели и она почти на свободе.

9.Оттягиваем панель, сверху отстегиваем провод, и ВУАЛЯ мы имеем снятую панель приборов

Вот такими не хитрыми действиями мы её заполучили, дальнейшая разборка и пайка в следующем выпуске;)

Комбинация приборов — снятие и установка

Комбинация приборов — снятие и установка Chevrolet Captiva

Процедура снятия

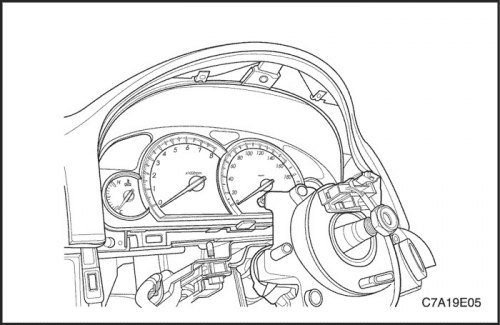

1. Снять щиток панели приборов. 2. Снять винты и комбинацию приборов.

Примечание: Выполнить перепрограммирование SPO при замене комбинации приборов.

Процедура установки

1. Установить комбинацию приборов с помощью винтов. Затянуть Затянуть винты комбинации приборов с усилием 2 Н·м (18 фунт-дюйм). 2. Установить щиток панели приборов.

Как снять щиток приборов шевроле каптива

Модель: Chevrolet Captiva MK 1 — Годы 2006-2018
Часть: Комбинация приборов
эксплуатация: Как снять панель приборов Шевроле Каптива

Как снять панель приборов на Шевроле Каптива? Давайте посмотрим, как разобрать детали: открутить отверткой винты, расположенные в пластиковых частях кожуха руля, и снять рамку с панели приборов. Открутите отверткой прижимные винты панели приборов; вывернув винты, снимите деталь с приборной панели и отсоедините силовой кабель, расположенный в задней части приборной панели. Собираем новый кусок или (заменяем светодиоды/лампочки с панели) собираем обратно такой же. Наконец, мы возвращаемся назад в сборочных операциях.

Опубликовано 27 Октябрь 2023 by Scegli Auto

Где находится дополнительный аккумулятор на Mercedes E-Class?

В этом видео вы можете очень хорошо увидеть все шаги, необходимые для замены вспомогательной батареи, и точное положение, в котором она находится. Вспомогательная батарея меньше основной (как у мотоцикла) и расположена в багажнике под нижним ковром. Дальнейшие действия очень просты: после снятия крышки багажника отвинтите две клеммы положительного и отрицательного полюсов с помощью шестигранного ключа на 10; затем всегда откручивается ключом на 10 мм, желательно с трещоткой для удобства замок, удерживающий аккумулятор на месте. На этом этапе, установив новую батарею и выполнив действия в обратном порядке, вы замените вспомогательную батарею на своем Mercedes E-Class.

by Scegli Auto

больше видео

• Как заменить аккумулятор Smart ForTwo
  Опубликовано 31 Январь 2024 by Scegli Auto
• Как сбросить сигнальную лампу технического обслуживания (сервиса) на Dacia Duster?
  Опубликовано 30 Январь 2024 by Scegli Auto
• Как узнать код автомагнитолы 6000 CD на Ford Focus?
  Опубликовано 30 Январь 2024 by Scegli Auto
• Как найти и ввести код автомагнитолы в Dacia?
  Опубликовано 30 Январь 2024 by Scegli Auto
• Как подключить мобильный телефон с Bluetooth к Фиат Панда
  Опубликовано 29 Январь 2024 by Scegli Auto
• Какая схема предохранителей и где находится блок предохранителей Iveco Stralis?
  Опубликовано 29 Январь 2024 by Scegli Auto
• Как установить время на Volkswagen Golf
  Опубликовано 29 Январь 2024 by Scegli Auto
• Сброс лампочки замены масла на Honda SH 125 2017
  Опубликовано 29 Январь 2024 by Scegli Auto
• Расположение предохранителей и сменных ламп на Фольксваген Гольф 5
  Опубликовано 29 Январь 2024 by Scegli Auto
• Доливка воска Пежо 208
  Опубликовано 28 Январь 2024 by Scegli Auto

Для размещения рекламы на сайте Напишите info@scegliauto.com

ScegliAuto не несет ответственности за неточность данных в списках. Чтобы сообщить о какой-либо неточности или о вашем бизнесе (если вы владеете данным бизнесом), напишите по адресу info@scegliauto.com

Вернуться на главную страницу TIS Chevrolet Captiva

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Освободить держатель передней консоли. См. Раздел 9G «Облицовка салона».
3. Снять закрывающую панель обивки передней консоли.
4. Отсоединить электрические разъемы.

Процедура установки

1. Установить крышку передней консоли в крышку рычага переключения передач.
2. Подсоединить электрический разъем.
3. Установить держатель передней консоли. См. Раздел 9G, Облицовка салона.

Затянуть
Затянуть винты передней консоли с усилием 2 Н•м (18 фунт-дюйм).

Стойка проема для рулевой колонки в приборной панели
Процедура снятия

1. Снять ручку освобождения основной защелки капота. См. раздел 9R, «Передняя часть кузова».
2. Открутить винт и снять стойку проема для рулевой колонки в приборной панели.

Процедура установки

1. Установить стойку проема для рулевой колонки в приборной панели.

Затянуть
Затянуть винт стойки проема для рулевой колонки в приборной панели с моментом 2 Н•м (18 фунт-дюйм).

Установить ручку освобождения основной защелки капота. См. раздел 9R, «Передняя часть кузова».

Сопла вентиляции в панели приборов
Процедура снятия

1. Снять боковую крышку комбинации приборов.
2. Поддеть и снять сопла вентиляции, вставив отвертку.

Установка

1. Вдавить сопла вентиляции в корпус.
2. Установить боковую крышку комбинации приборов.

Отделение панели приборов
Процедура снятия

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Открутить винты в основании отделения панели приборов.
3. Открутить и вынуть винты.
4. Отсоединить электрический разъем.
5. Снять отделение панели приборов.

Процедура установки

1. Поместить отделение панели приборов в панель приборов.
2. Присоедините провод к отрицательному выводу аккумуляторной батареи.
3. Установить отделение панели приборов с помощью винтов.

Затянуть
Затянуть винты отделения панели приборов с усилием 2 Н•м (18 фунт-дюйм).

Присоедините провод к отрицательному выводу аккумуляторной батареи.

Цифровые часы
Процедура снятия

1. Снять среднюю панель обивки приборной панели.
2. Открутить винты и снять дополнительную рамку на панели приборов.
3. Снять винты и цифровые часы.

Процедура установки

1. Установить цифровые часы с помощью винтов.

Затянуть
Затянуть винты цифровых часов с усилием 2 Н•м (18 фунт-дюйм).

Закрепить винтами дополнительную рамку на панели приборов.

Установить среднюю панель обивки приборной панели.

Комбинация приборов
Процедура снятия

1. Снять щиток панели приборов.
2. Снять винты и комбинацию приборов.

Примечание: Выполнить перепрограммирование SPO при замене комбинации приборов.

Процедура установки

1. Установить комбинацию приборов с помощью винтов.

Затянуть
Затянуть винты комбинации приборов с усилием 2 Н•м (18 фунт-дюйм).

Установить щиток панели приборов.

Переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом
Процедура снятия

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять стойку проема для рулевой колонки в приборной панели.
3. Открутить винт и снять переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом.
4. Отсоединить электрические разъемы.

Процедура установки

1. Заменить соответствующий переключатель.
2. Подсоединить электрические разъемы.
3. Установить переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом и закрутить винт.

Затянуть

Затянуть винты переключателя освещения комбинации приборов/регулирования положения фар/управления зеркалом с моментом 2 Н•м (18 фунт-дюйм).

Установить стойку проема для рулевой колонки в приборной панели.

Присоедините провод к отрицательному выводу аккумуляторной батареи.

Информационный центр водителя
Процедура снятия

1. Снять среднюю панель обивки панели приборов.

Открутить винты и снять дополнительную рамку панели приборов.

Открутить винты и снять информационный центр водителя.

Процедура установки

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

Затянуть
Затянуть винты информационного центра водителя с моментом 2 Н•м (18 фунт-дюйм).

Затянуть
Затянуть винты дополнительной рамки панели приборов с моментом 2 Н•м (18 фунт-дюйм).

Установить среднюю панель обивки панели приборов.

Нижнее отделение панели приборов
Процедура снятия

1. Снять среднюю панель обивки панели приборов.

Открутить винты и снять дополнительную рамку панели приборов.

Открутить винты и снять нижнее отделение панели приборов.

Процедура установки

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

Затянуть
Затянуть винты нижнего отделения панели приборов с моментом 2 Н•м (18 фунт-дюйм).

Затянуть
Затянуть винты дополнительной рамки панели приборов с моментом 2 Н•м (18 фунт-дюйм).

Установить среднюю панель обивки панели приборов.

Панель приборов
Процедура снятия

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять переднюю и заднюю напольную консоль. См. Раздел 9G «Облицовка салона».
3. Снять аудиосистему. См. раздел 9F, «Аудиосистемы».
4. Снять переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом в сборе. См. «Переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом» в этом разделе.
5. Снять щиток панели приборов.
6. Снять узел автоматических регуляторов температуры. См. Раздел 7D, Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха.

Снимите приборную панель. См. «Комбинация приборов» в этом разделе.

Снять предохранительные панели.

Снять отделение панели приборов. См. «Отделение панели приборов» в этом разделе.

Отсоединить электрические разъемы отделения панели приборов.

Снять коленный буфер.

Снять боковые крышки панели приборов.

Снять боковые крышки панели приборов.

Снять контроллер кузова. См. Раздел 9V, «Контроллер кузова».

Снять гайки и болты, крепящие рулевую колонку.

Снять гайки и болты, крепящие рулевую колонку.

Отсоединить электрический разъем рулевой колонки.

Отсоединить электрический разъем рулевой колонки.

Опустить рулевую колонку.

Опустить рулевую колонку.

Снять болты панели приборов под ветровым стеклом.

Снять болты панели приборов под ветровым стеклом.

Снять крепежные винты, крепящие панель приборов.

Снять крепежные винты, крепящие панель приборов.

Снять болты, крепящие боковины панели приборов к кузову.

Снять болты, крепящие боковины панели приборов к кузову.

Отсоединить электрические разъемы панели приборов.

Отсоединить электрические разъемы панели приборов.

Снять панель приборов.

Снять панель приборов.

Процедура установки

1. Разместить панель приборов в автомобиле.
2. Подсоединить электрические разъемы панели приборов.

Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

Затянуть
Затянуть болты, крепящие панель приборов к кузову, с усилием 23 Н•м (17 фунт-фут).

Установить крепежные винты, крепящие панель приборов.

Установить крепежные винты, крепящие панель приборов.

Установить болты панели приборов под ветровым стеклом.

Установить болты панели приборов под ветровым стеклом.

Затянуть
Затянуть гайки рулевой колонки моментом 22 Н•м (16 lb-ft).
Затянуть болты рулевой колонки моментом 22 Н•м (16 lb-ft).

Установить контроллер кузова. См. Раздел 9V, «Контроллер кузова».

Установить контроллер кузова. См. Раздел 9V, «Контроллер кузова».

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ
Сопла вентиляции в панели приборов

Центральные и боковые сопла вентиляции в панели приборов регулируются вверх и вниз, а также из стороны в сторону. Боковые сопла вентиляции также можно направить на боковые окна для их отпотевания.

Отделение панели приборов

Чтобы открыть отделение панели приборов, следует потянуть ручку защелки вверх. Снятие отделения панели приборов необходимо для доступа к модулю подушки безопасности пассажира (если она установлена).

Цифровые часы

Цифровые часы расположены на панели приборов над радио. Часы могут отображать наружную температуру и время в 12-часовом и 24-часовом форматах.

Комбинация приборов

Комбинация приборов расположена над рулевой колонкой в щитке панели приборов. Комбинация приборов состоит из приборов, сообщающих водителю информацию о работе автомобиля. В комбинацию приборов входят спидометр, тахометр, счетчик пробега, счетчик дневного пробега, указатель температуры, указатель уровня топлива и несколько контрольных ламп.

Спидометр

Спидометр измеряет скорость автомобиля в километрах в час или в милях в час (с км/ч). Он состоит из указателя в комбинации приборов, подсоединенного к датчику скорости автомобиля, установленному на вторичном валу коробки передач.

Счетчик дневного пробега

Счетчик дневного пробега измеряет расстояния, которое автомобиль проехал с момента его последнего сброса. Он состоит из указателя в комбинации приборов, подсоединенного к датчику, установленному на вторичном валу коробки передач. Счетчик дневного пробега можно в любое время сбросить на ноль, чтобы водитель мог замерить пройденное расстояние от любой исходной точки.

Указатель уровня топлива

Указатель уровня топлива состоит из указателя в комбинации приборов, подсоединенного к датчику в топливном баке.

Указатель уровня топлива показывает количество топлива в баке только тогда, когда зажигание переводится в положение ON или ACC. Когда выключатель зажигания находится в положении LOCK или START, стрелка может остановиться в любом положении.

Указатель температуры

Указатель температуры состоит из указателя в комбинации приборов, подсоединенного к датчику температуры, находящемуся в контакте с циркулирующей жидкостью, которая охлаждает двигатель.

Указатель температуры показывает температуру охлаждающей жидкости. После длительного движения или продолжительной работы на холостом ходу при жаркой погоде стрелка может продвинуться за центр указателя. Двигатель перегревается, если стрелка переместилась в красную зону в верхней части шкалы указателя.

Тахометр

Тахометр измеряет частоту вращения двигателя в тысячах оборотов в минуту. Он состоит из указателя в комбинации приборов, подсоединенного к датчику в модуле управления двигателем.

Не эксплуатировать двигатель, если стрелка переместилась в красную зону. Может произойти повреждение двигателя.

звуковая сигнализация

Модуль звуковой сигнализации будет выдавать звуковой сигнал, чтобы привлечь внимание к одному или нескольким из следующих условий:

• Фары включены и зажигание не находится в положении ACC, ON или START.
• Ключ зажигания находится в замке зажигания, когда открыта боковая дверь со стороны водителя.

Напряжение на модуль звуковой сигнализации поступает постоянно через блок предохранителей.
Информационный центр водителя

Информационный центр водителя (DIC) установлен посередине панели приборов. Информационный центр водителя отображает данные систем обогрева и вентиляции, а также бортового компьютера. В модуле DIC отсутствуют части, требующие обслуживания. При нарушении функционирования какой-либо его части необходимо заменить весь модуль.
