Размещение вида пространства модели на листе

Данная процедура используется для размещения вида пространства модели на листе с созданием вида листа. Лист может содержать любое количество видов листа.

Когда вид пространства модели помещается на лист, для вида листа используются свои собственные масштаб видового экрана, параметры слоя и конфигурация экранного представления. Направление вида листа определяется листом

Вид пространства модели элемента плана

Вид листа, помещенный на лист

  1. На панели быстрого доступа нажмите кнопку «Диспетчер структуры проекта» .
  2. На вкладке «Листы» нажмите («Вид подшивки») в строке заголовка.
  3. В дереве «Вид подшивки» найдите лист, в который с помощью ссылки следует вставить вид пространства модели, и откройте его одним из следующих методов:
    • Выберите лист, щелкните правой кнопкой и выберите «Открыть».
    • Дважды щелкните на листе.

Чертеж, содержащий лист, открывается в области рисования с выбранным листом в качестве активного.

  • Выберите вид пространства модели, щелкните правой кнопкой мыши и выберите «Поместить на лист». После этого укажите точку вставки на листе.
  • Выберите вид пространства модели и перетащите его из Диспетчера структуры проекта в область рисования листа.

Для увеличения производительности при перетаскивании вида с Палитры структуры проекта можно отключить отображение образцов.

Можно изменить масштаб создаваемого вида листа, щелкнув правой кнопкой мыши и выбрав другой масштаб перед заданием точки вставки. После создания вида листа можно изменять его масштаб на палитре свойств.

Прим.: Виды листа вставляются вместе со своими собственными ключами слоев. По умолчанию слой вида листа называется G-Anno-Nplt.

Видео урок: «Как в Автокаде модель перенести на лист»

Как известно, листы чертежа в модели Автокада не делаются. Следует различать такие понятия, как пространство «Модель», «Лист» в Автокаде. С помощью правильной работы на Листах можно экономить много времени и нервов. Также если создавать в Модели прототип проекта и раскладывать его на Листах экономятся ресурсы компьютера.

В этом уроке рассмотрено, как в Автокаде модель перенести на Лист и подготовить чертеж к печати. Также вы узнаете некоторые особенности работы с Листами.

Полное обучение: «AutoCAD на 100%»

Как правило в модели мы строим прототип, в котором на плане этажа у нас располагается и армирование, и коммуникации, и архитектурные какие-то решения, может даже расстановка мебели. Но на листах это не вынесешь, все должно располагаться отдельно, архитектурный план этажа, конструктивные решения, дизайн проект и т.д.

Чертить отдельно не надо, все должно находиться в одной конкретной модели, если что-либо мешает, то каждый слой можно отключить в Диспетчере слоев. Дорисуем какую-нибудь мебель и поместим ее на созданный нами слой, который назовем соответственно Мебель.

Допустим, на первом чертеже нам необходимо сделать архитектурный план.

Устанавливаем масштаб 1:50 и теперь в диспетчере слоев скрываем слои под названием Мебель, Пилон, Арматура. Все, вот такое представление у нас будет иметь архитектурный план. На дизайн проекте вы включаете слой мебель, а на армировании вы убираете мебель и оставляете арматуру, перегородки можно тоже убрать.

Следующая ошибка, которую совершает большинство начинающих проектировщиков, прорисовка узлов, отдельно делать этого не стоит. Нет смысла, т.к. они находятся у вас в проекте. Конечно бывают случаи, когда узлы очень сложные и их надо прорисовать детально, но я предлагаю рисовать узлы, непосредственно в здании.

Рассмотрим на примере пилона, для начала создадим видовой экран и на нем разместим наш узел.

Уменьшаем видовой экран с планом, далее переходим на вкладку Лист, выбираем Объект, Прямоугольный. Далее располагаем полученный видовой экран чуть ниже уже имеющегося и вписываем в него наш узел. Таким образом у нас из одной рабочей модели получается ряд конечных чертежей, т. е. в модели у нас собраны все элементы, а на листах, применяя свойства слоев (заморозка, разморозка на текущем листе) мы создаем виды чертежей и узлов, которые нам необходимы.

Рлист

Лист — это отображение одного или нескольких масштабированных видов проекта на листе чертежа стандартного размера.

После создания модели в полном размере перейдите к пространству листа, в котором можно создать масштабированные виды модели, а также добавить примечания, метки и размеры. Также в пространстве листа можно задать различные типы линий и толщину линий для отображения.

Задание формата листа

При открытии вкладки листа (1) в первую очередь нужно щелкнуть по ней правой кнопкой мыши (2) и изменить ее имя (3) на что-то более конкретное, чем «Лист 1». Рекомендуется выбирать имена, которые ссылаются на конкретный размер стандартов ANSI или ISO.

Затем откройте Диспетчер параметров листов (4), чтобы изменить размер листа, отображаемого на вкладке листа. Существует множество элементов управления, но требуется изменить только несколько из них. Во-первых, следует задать размер листа.

Прим.: У пользователя может возникнуть вопрос, почему в списке для каждого размера листа существуют две записи. Причина в том, что некоторые принтеры и плоттеры не распознают настройку ориентации чертежа.

Пространство модели и пространство листа

Как известно, геометрия модели создается в пространстве модели.

Первоначально это было единственное пространство, доступное в AutoCAD. В результате все примечания, метки, размеры, рамка чертежа и основная надпись будут также созданы и отмасштабированы в пространстве модели. Для некоторых приложений этот способ по-прежнему полностью подходит.

С помощью функции пространство листа можно щелкнуть вкладку листа, специально предназначенную для отображения нескольких видов, автоматического масштабирования, а также вывода чертежей в электронном формате или на печать.

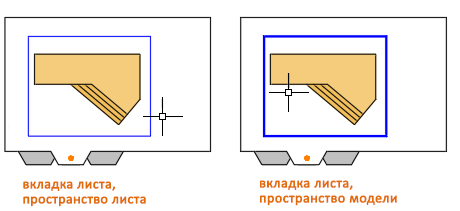

Например, на следующем рисунке выбрана вкладка листа. Сейчас в пространстве листа есть два объекта: вхождение блока для основной надписи и рамки чертежа, а также один видовой экран листа, в котором отображается масштабированный вид пространства модели.

По умолчанию один объект видовой экран листа изначально отображается на каждой вкладке листа, но в компании пользователя могут использоваться адаптированные файлы шаблонов чертежей (DWT), в которые входят несколько стандартных листов, видовых экранов листа и основных надписей.

Давайте подробнее узнаем об объектах видовых экранов листа.

видовые экраны листа

Видовой экран листа представляет собой объект, созданный на вкладке листа, для отображения масштабированного вида пространства модели. Его можно рассматривать как встроенный телевизионный монитор, в котором отображается часть пространства модели. Видовой экран листа можно выбрать, как и любой другой объект. При выборе видового экрана листа отображается несколько ручек, которые позволяют регулировать размер видового экрана, перемещать его и задавать масштаб содержащегося в нем вида.

В видовых экранах листа могут использоваться несколько команд редактирования, например «Перенести», «Копировать» и «Стереть». При выборе видового экрана листа можно использовать палитру свойств, чтобы получить полный список настроек и параметров.

Совет: При подготовке экспорта в электронный документ или печати листа может потребоваться скрыть границы видовых экранов. Для этого необходимо перенести все объекты видового экрана на отдельный слой и отключить этот слой.

Переключение межу пространством модели и пространством листа

При работе на вкладке листа можно переключаться между пространством листа и пространством модели без возврата на вкладку «Модель». Вот как это делается. Переместите курсор, как показано на рисунке, и дважды щелкните внутри видового экрана листа, чтобы перейти в пространство модели, или за пределами видового экрана листа, чтобы вернуться в пространство листа. При работе в пространстве модели границы видового экрана листа становятся толще.

Основными причинами, почему пользователю может потребоваться перейти в пространство модели в видовом экране листа, являются панорамирование вида или внесение незначительных изменений в объекты, особенно те, которые отображаются только на данном видовом экране.

Совет: Вместо панорамирования вида просто выберите объект видового экрана в пространстве листа, щелкните одну из четырех ручек изменения размера и отрегулируйте границу.

Создание нового видового экрана

Для создания дополнительных видовых экранов листа в пространстве листа можно использовать параметр команды СВИД (создать вид) «Создать». С помощью нескольких видовых экранов листа можно отобразить различные виды пространства модели в одном или разных масштабах.

  1. На вкладке листа введите СВИД в окне команд и выберите параметр «Создать».

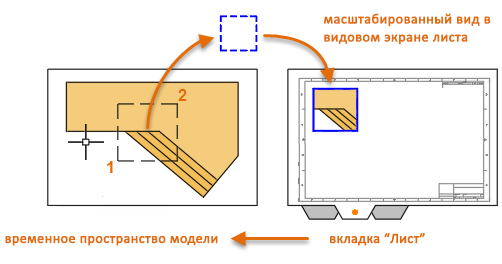

  2. При этом временно отобразится развернутый вид пространства модели, в котором можно выбрать две точки, как показано на рисунке, чтобы определить область.
  3. Вернитесь на лист, щелкните правой кнопкой мыши для отображения списка масштабов и выберите тот, который необходимо использовать.
  4. Выберите точку для размещения нового видового экрана листа, содержащего масштабированный вид.

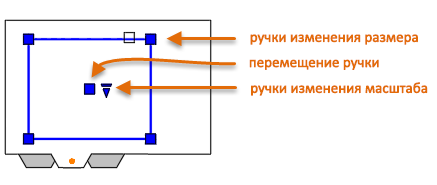

Если в дальнейшем потребуется задать другой масштаб, выберите видовой экран листа и щелкните треугольную ручку масштаба. Эта операция выводит список доступных масштабов.

По умолчанию масштабированные видовые экраны автоматически блокируются, чтобы предотвратить случайное зумирование или панорамирование, что может привести к изменению масштаба и контуров подрезки. Видовой экран листа можно заблокировать и разблокировать. Для этого выберите экран, щелкните правой кнопкой мыши для отображения контекстного меню, а затем выберите «Показ блокированного» > «Вкл» или «Откл».

Прим.: В соответствии с принятой чертежной практикой длина штрихов и пробелов в прерывистых линиях одинакова независимо от масштаба видового экрана листа. При изменении масштаба видового экрана листа необходимо ввести команду ВСЕРЕГЕН, чтобы сразу обновить отображение.

Транспространственное аннотирование

После создания одного или нескольких масштабированных видовых экранов листа, выполните следующие действия на вкладке листа, чтобы использовать транспространственный способ аннотирования чертежа.

  1. Переместите видовой экран листа соответствующим образом и настройте его кромки с помощью ручек изменения размера.

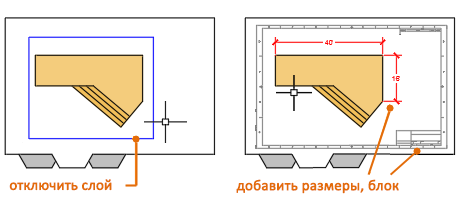

  2. Отключите слой, в котором был создан объект видового экрана листа. При этом кромки видового экрана листа будут скрыты.
  3. Примечания, метки и размеры создаются непосредственно в пространстве листа. Они автоматически отображаются в правильном размере.

Четыре способа масштабирования видов и аннотирования чертежей (необязательно)

В AutoCAD существует четыре разных способа масштабирования видов, добавления примечаний, меток и размеров. У каждого способа есть определенные преимущества, которые зависят от назначения чертежа. Ниже приведено краткое описание каждого способа.

    Исходный способ. Создание геометрии, аннотаций и вывод на печать выполняются в пространстве модели. Масштаб размеров, примечаний и меток должен быть изменен в обратном направлении. Масштабирование размеров задается обратно пропорционально масштабу печати. При использовании этого способа для масштабирования требуется выполнить кое-какие вычисления. Например, архитекторы часто используют масштаб в британской системе изменения 1/4 дюйма = 1′-0″. Он эквивалентен масштабу 1:48. Если высота примечания на распечатанном листе должна быть равна 1/4 дюйма, в пространстве модели это примечание должно быть увеличено в 48 раз и иметь высоту 12 дюймов. Такой же коэффициент масштабирования применяется к размерам. При таком масштабировании длина рамки чертежа на листе формата ARCH D равна 144 футам. При выводе чертежа на печать на листе формата D все элементы уменьшаются до правильного размера.

Прим.: Многие чертежи AutoCAD были созданы с помощью этого метода, и многие компании все еще его используют. Этот метод подходит для работы с 2D-чертежами с одиночными видами и вставленными сведениями, при условии что параметры настроены соответствующим образом.

Совет: Обсудите с другими пользователями AutoCAD из вашей отрасли эти четыре метода и узнайте, почему они выбрали тот или иной метод.

Работа с листами в AutoCAD (Автокад).

В этом уроке мы с вами поговорим о листах в автокаде.

Итак, что же такое листы в программе AutoCAD , и для чего они нужны?

В автокаде существует два вида рабочих пространств: пространство модели и пространство листа.

Пространство модели — это основное рабочее поле чертежа AutoCAD . В нём осуществляется построение всех плоских и трёхмерных объектов. Построение осуществляется в натуральную величину в масштабе 1:1. Пространство модели трёхмерное, оно может содержать как плоские объекты, так и трёхмерные. Пространство модели одно на весь dwg файл чертежа, оно бесконечное, может вместить в себя объекты любых размеров.

Пространство листа — это дополнительное рабочее поле автокад. Оно двухмерное и может содержать только плоские объекты. Само по себе поле пространства листа неограничено в размерах. Однако, в пространстве листа имеется область белого цвета, которая обозначает лист бумаги, на котором будет печататься чертёж. Вокруг этой области расположено поле серого цвета, которое по сути бесконечное, и оно также является частью пространства листа.

Работа с пространством листа позволит нам подогнать наш чертёж под конкретный формат листа ( А0, А1, А2, А3, А4 и т.п.), отмасштабировать все объекты чертежа, скомпоновать чертёж, установить определённые настройки печати и, впоследствии, корректно распечатать чертёж.

Важно понимать, что в одном файле dwg чертежа автокад у нас может быть сколь угодно много листов, т.е. столько листов, сколько пожелает создать пользователь. Следовательно, пространств листов у нас будет столько же, сколько и листов. По умолчанию, при создании пустого чертежа, у нас имеется два листа с именами » Лист 1 » и » Лист 2″. Естественно, имена листов в автокаде пользователь всегда может изменить. А вообще, имена листам следует давать осмысленно. Ведь в одном автокадовском dwg проекте может содержаться множество чертежей. А если все листы у вас носят имена , типа » Лист 1 » , » Лист 2 » , » Лист 3 » , . » Лист 123″ , вы запутаетесь, какой лист к какому чертежу относится.

Переключаться между пространством модели и пространствами листов можно, кликая мышкой по соответствующим вкладкам в нижней левой части экрана программы. Вкладка » Модель » переключает нас в пространство модели, вкладки с соответствующими именами листов переключают нас в пространства этих листов.

При работе с листами нужно знать ещё два очень важных понятия — область печати и видовой экран.

Если вы переключитесь в пространство листа, например в » Лист 1 » , то вы увидите внутри белой области рамку из штриховых линий (_ _ _ _ _). Область внутри этой штриховой линии называется областью печати. То, что будет расположено вне этой рамки, в случае вывода на печать, распечатано не будет.

Видовой экран — это специальный объект, который, как бы, позволяет нам » прорубить » окно из пространства модели в пространство листа, и отобразить объекты пространства модели на листе. У видового экрана задаётся масштаб отображения объектов, расположенных в пространстве модели. Как вы помните, в модели (в пространстве модели) все объекты чертятся в натуральную величину, в масштабе 1:1. Поэтому масштаб видового экрана совпадает с масштабом чертежа на бумаге.

Работая с листами в автокад, вы должны знать о существовании одной хитрости, которая может вам пригодиться.

Хитрость эта заключается в том, что после вставки на лист видового экрана с отмасштабированным чертежом из модели, вы можете прямо в пространстве листа добавлять размеры, выноски, текстовые надписи (и даже штриховки при необходимости). При создании стилей текста, размера и выносок, высоту букв стрелок и т.п. можно указывать в тех величинах, в которых вы хотите увидеть эти объекты на бумаге после печати. При создании размерных линий привязка осуществляется к точкам объектов из модели, показанных в видовом экране. Все эти текстовые надписи, размеры и выноски будут располагаться в пространстве листа. Однако, над размерными линиями будут автоматически указываться числа обозначающие реальные размеры объектов, находящихся в пространстве модели и начерченных там в натуральную величину (1:1).

Опытный пользователь автокада, конечно, может мне возразить, сказав, что рациональнее добавлять размеры, выноски и текстовые надписи прямо в пространстве модели, используя аннотативные объекты и масштабы аннотаций. Но это опытный пользователь. Новичкам же этой аннотативностью я в данном уроке голову забивать не буду.

Об аннотативности и прочих премудростях черчения в автокад я подробно рассказывал в видеокурсе:

« 2 D технология проектирования и создание чертежей любых видов в AutoCAD» . (Кликните мышкой по названию видеокурса, чтобы узнать о нём подробнее.)

Просто имейте в виду, что все размеры, текстовые надписи и выноски можно строить прямо на листе, и что это самый простой, но, возможно, не самый рациональный способ их размещения.

Работа с листами в Автокад 2016 на конкретном примере.

Ну чтож, теория это хорошо. Но всё в этом мире лучше познаётся на практике. Поэтому мы с вами сейчас пошагово разберём работу с листами в программе AutoCAD 2016 на конкретном практическом примере.

У нас имеется автокадовский файл с примитивным чертежом плана этажа здания, изображённого в пространстве модели в натуральную величину (1:1) .

Пока у нас нет на чертеже ни размеров, ни текстовых надписей. Их мы добавим немного позже уже в пространстве листа.

Наша задача: разместить чертёж на отдельном листе формата А4 в масштабе 1:50, добавить размеры, текстовые надписи, номера помещений, табличку с экспликацией помещений, настроить лист для печати и распечатать чертёж.

Работать будем последовательно, по шагам.

Шаг 1. Переключаемся из пространства модели в пространство листа » Лист 1 » , который имеется у нас по умолчанию. Для этого кликаем левой кнопкой мыши по соответствующей вкладке в левой нижней части экрана программы автокад.

Шаг 2. Сразу переименуем данный лист. Кликаем правой кнопкой мыши по вкладке » Лист 1 » , удаляем всё, что там написано, и пишем » План 1 этажа » . Нажимаем клавишу «Enter» . Теперь наш лист называется » План 1 этажа » . Это осмысленное имя листа.

Шаг 3. В пространстве мы видим серое поле, посередине белая область (символизирует лист бумаги), внутри которой с небольшим отступом расположена штриховая рамка (показывает область печати). Внутри штриховой рамки располагается прямоугольник. Этот прямоугольник, на самом деле, не прямоугольник, а видовой экран. Внутри видового экрана мы видим очертания нашего чертежа из пространства модели.

Выделяем этот видовой экран и нажимаем клавишу «Del» на клавиатуре. Видовой экран удаляется, а вместе с ним исчезает очертание чертежа из пространства модели. Этот видовой экран нам не нужен. Позже мы создадим свой видовой экран.

Шаг 4. Строим обычный прямоугольник в произвольном месте данного пространства листа. Размеры прямоугольника должны соответствовать размерам формата А2. Длина: 594 мм. Ширина: 420 мм. Делаем двойной щелчок по колёсику мыши, чтобы выполнить зуммирование, и чтобы наш прямоугольник попал в поле зрения.

Шаг 5. Осуществляем настройку параметров листа и подгоняем » белый лист бумаги » под наш прямоугольник с размерами формата А2.

Для этого мы кликаем правой кнопкой мыши по вкладке с названием листа » План 1 этажа » и из контекстного меню выбираем «Диспетчер параметров листов. » .

В открывшемся окошке диспетчера параметров листов выбираем лист » План 1 этажа » и жмём по кнопке » Редактировать. » .

Откроется окошко с настройками параметров данного листа. Данное окошко очень похоже на окно с настройками печати, которое появляется, когда мы хотим распечатать чертёж. И это не случайно. Весь » прикол » здесь в том, что когда мы настраиваем параметры листа, мы заодно настраиваем параметры печати этого листа. Когда мы захотим распечатать чертёж с данного листа, настройки параметров данного листа автоматически » перекочуют » в окно с настройками параметров печати. И отдельно настраивать параметры печати нам с вами не придётся.

Первое что нам надо указать в настройках параметров листа это плоттер. Если к вашему компьютеру подключен плоттер и установлен его драйвер, то вы можете выбрать свой плоттер из свитка. У меня физического плоттера нет, поэтому я выберу виртуальный плоттер «DWF6 ePlot.pc3» . Этот виртуальный плоттер осуществляет печать не на бумаге, а в специальный файл формата DWF . Формат DWF предназначен для публикации чертёжных работ. Вы можете распечатать ваш чертёж в DWF формат и отправить его, например, заказчику. Заказчик сможет посмотреть ваш чертёж, но не сможет его отредактировать. Это своеобразная защита чертежей. Для просмотра файла DWF понадобится небольшая программа-обзорщик, она называется «Autodesk Design Review» и распространяется бесплатно компанией-разработчиком. Скачать её можно на официальном сайте компании Autodesk .

Далее укажем формат листа. Здесь важно выбрать такое наименование формата, у которого штриховая рамка области печати не обрезает какие-либо объекты чертежа. У некоторых наименований форматов штриховая рамка отображается с большим отступом. Нам подойдёт формат листа «ISO без полей А2 (594.00 х 420.00 мм) » . Выбираем его.

Настраиваем область печати. Рядом с надписью » Что печатать » выбираем из свитка » Рамка » . После этого кликаем угловые точки рамки печати. То есть, кликаем в пространстве листа левую верхнюю угловую точку прямоугольника, затем противоположную правую нижнюю точку этого прямоугольника.

Ставим галочку радом с надписью » Центрировать » .

Выбираем из свитка масштаб «1:1″ . Предварительно убеждаемся, что нет галочки рядом с надписью » Вписать » . Если такая галочка стоит, убираем её, а затем указываем масштаб » 1:1 » .

Таблица стилей печати. Выбираем «monochrome.ctb» .

Качество. Выбираем » Презентационное » .

Должны стоять галочки » Учитывать веса линий » , » Учитывать стили печати » , » Объекты листа последними » .

В разделе ориентация чертежа выбираем » Альбомная » .

Жмём » ОК » и смотрим, что получилось. Наш » белый лист бумаги » теперь совпадает с построенным нами прямоугольником.

Шаг 6. Добавляем рамку со штампиком. Можете скопировать из другого чертежа, можете начертить сами.

Шаг 7. Создаём слой » ВЭ » для видового экрана.

Заходим в диспетчер свойств слоёв.

Выбираем » Создать слой » . Слой называем » ВЭ » . Назначаем ему красный цвет.

А теперь внимание! В диспетчере свойств слоёв находим столбик » Печать » . В этом столбике у слоя » ВЭ » находим значок в виде принтера . Кликаем по этому принтеру левой кнопкой мыши. У значка с принтером появляется красный перечёркнутый кружок . Это означает, что объекты, расположенные на данном слое не будут выводиться на печать. Именно на этот слой нам надо » засунуть » видовой экран.

Закрываем диспетчер свойств слоёв.

Шаг 8. Создаём видовой экран.

Переходим в автокаде на ленте на вкладку » Лист » .

На панели » Видовые экраны » кликаем по кнопке » Прямоугольный » .

Кликаем первую точку и противоположную угловую точку прямоугольного видового экрана.

Выделяем видовой экран, переключаемся на ленте на вкладку » Главная » , разворачиваем свиток слоёв и отправляем видовой экран на слой » ВЭ » , выбрав соответствующий слой из свитка слоёв.

Переключаемся на ленте снова на вкладку » Лист » .

Шаг 9. Выбираем видовой экран. Он выделяется. Кликаем правой кнопкой мыши в произвольном месте пространства листа. В контекстном меню выбираем » Свойства » .

В палитре свойств находим поле » Пользовательский масштаб » . В этом поле через косую дробную черту указываем значение масштаба: «1/50» . Нажимаем «Enter» . Автокад сам посчитает и укажет в данном поле частное от деления в виде десятичной дроби: «0.02» .

Масштаб мы указали. Теперь, при необходимости, нужно осуществить панорамирование чертежа внутри видового экрана. Делаем двойной щелчок левой кнопкой мыши внутри видового экрана. И сквозь окно видового экрана, как бы, попадаем в модель. Осуществляем панорамирование. Панорамирование желательно осуществлять с помощью инструмента » Панорамирование » (кнопочка в виде руки ). Если осуществлять панорамирование с зажатым колёсиком мыши, можно случайно крутануть колесо и сбить масштаб внутри видового экрана. После завершения панорамирования сделайте двойной щелчок левой кнопкой мыши за пределами видового экрана, чтобы выйти из него.

Проверьте, на всякий случай, не сбился ли масштаб у видового экрана. Выделите видовой экран, зайдите в свойства и убедитесь, что в поле » Пользовательский масштаб » указано число » 0.02 » . Если там указано другое число, удалите его, снова введите «1/50» и нажмите «Enter» . Закройте палитру свойств.

Шаг 10. Заблокируем видовой экран, чтобы не сбить настройки масштаба и панорамирования внутри видового экрана.

Для этого выбираем видовой экран. Он выделится. Кликаем правой кнопкой мыши, выбираем » Показать блокированные » и выбираем » Да » .

Видовой экран блокируется от изменений внутри него. Теперь ни масштаб, ни панорамирование не собьётся. Можно даже выключить лампочку у слоя » ВЭ » , чтобы » прямоугольник » видового экрана не отображался на экране. Сами объекты внутри видового экрана будут по-прежнему видны.

Шаг 11. Теперь создадим необходимые текстовые стили и размерные стили. Добавим размеры и текстовые надписи прямо на листе. Разместим таблицу с экспликацией помещения.

Шаг 12. Наш чертёж практически готов. Остаётся только вывести на печать.

Тут вообще всё элементарно. Кликаем по кнопке в левом верхнем углу программы AutoCAD . Выбираем » Печать » .

Появляется окно с настройками параметров печати. А здесь настраивать уже ничего не надо! Как я и говорил, все настройки печати автоматически » перекочевали » из настроек параметров листа. Нажимаем » ОК » .

Если вы настраивали физический плоттер, то начнётся процесс печати чертежа на бумаге. Если вы, как я, настраивали виртуальный DWF плоттер, то у вас появится окошко, где надо указать в какую папку на жёстком диске нужно сохранить DWF файл. Вы указываете место и указываете желаемое имя DWF файла.

Виртуальный принтер осуществляет печать в DWF файл, который создаётся в той папке, которую вы указали. Всё. Теперь этот файл можно отправить заказчику для ознакомления с вашим чертежом.

На этом видеоурок по листам в автокаде завершён.

С уважением Дмитрий Лапин.
