Втягивающее реле стартера: основные неисправности и особенности выбора устройства

В морозную погоду нередки ситуации, когда при попытках завести автомобиль можно услышать лишь шум работы всего стартера или же отдельных его компонентов. Конечно, замена стартера могла бы решить проблему, однако часто неисправность касается лишь двух его компонентов – бендикса, втягивающего реле. Втягивающее реле стартера — это устройство, которое запускает двигатель внутреннего сгорания путем передачи электрического сигнала на стартер. Оно обычно состоит из электромагнита, контактных групп и пружин, которые взаимодействуют, чтобы передать электрический ток на стартер и запустить двигатель. Именно об этом компоненте мы и поговорим, заодно ответив на вопросы примерно такого содержания: как проверить втягивающее реле, как его отремонтировать и как подбирать новое реле в случае необходимости.

Немного теории

Вообще, современные стартеры оснащаются парой реле. Первое отвечает за включение агрегата. Оно находится непосредственно в моторном отсеке, причем в отдельных моделях автомобилей реле помещается еще и в отдельный корпус. Второе реле, называемое тяговым (втягивающим), устанавливают прямо на стартер. Функций у данного устройства несколько:

• Обеспечение синхронной работы узлов автомобильного стартера при запуске ДВС;
• Распределение эл. энергии между эл-магнитным реле и моторчиком стартера;
• Обеспечение совместной работы обгонной муфты и венца маховика (подвод шестерней) и, наоборот, отвод шестерней в нужный момент времени.

Вот как все устроено: когда в замке зажигания были замкнуты контакты, сразу же срабатывает обычное реле стартера , отвечающее за подачу напряжения от аккумулятора к т.н. втягивающую обмотку. В результате наводится магнитное поле, воздействующее на якорь реле, за счет тот попадает внутрь обмотки. Теперь осуществляется сразу 2 действия : начинает двигаться вилка стартера, помогая сдвинуться обгонной муфте, еще называемая бендиксом, а также замыкаются контакты установленного втягивающего реле. Проще говоря: стартер теперь соединен с маховиком, после чего он подключается к аккумулятору и за счет прохождения тока по цепи теперь может запуститься двигатель. Не забывайте, что работа систем сгорания без исправной работы электрических цепей авто невозможна.

Однако, и на этом еще не все. Теперь, когда стартер включается, за счет работы т.н. удерживающей катушки якорь удерживается в своем крайнем положении – в таком режиме работы втягивающее реле не потребляет много энергии. А если двигатель уже запущен, цепь стартера разрывается и происходит обесточивание реле. В автомобильных реле имеется пружина – именно она, стремясь сжаться, возвращает якорь в начальное положение . Следом свое положение меняет контактный диск и бендикс. Аккумулятор отключается. Далее реле уже никак не участвует в работе автомобиля вплоть до дальнейшего запуска двигателя.

Подробнее об устройстве

Основные элементы втягивающего реле стартера: корпус, якорь, магнит с парой обмоток (катушек), возвратная пружины, контакты. Одна из обмоток магнита является втягивающей, вторая удерживающей. Удерживающая обмотка соединена с корпусом и выводом управления, а втягивающая с клеммой управления и электромотором.

Наверняка не каждый автолюбитель сразу же поймет все нюансы работы автомобильных реле. Мы постараемся немного упростить и разобрать важные моменты. Важно понимать, что реле – это устройство, предназначенное для замыкания или размыкание электрической цепи, в которую оно введено. Конкретно тяговое реле реагирует на электрические величины и не работает на принципах электромагнитизма . Обратите внимание на изображение ниже.

В простейшем втягивающем реле имеет корпус, якорь, пружина, контакты и магнит с парой обмоток (катушек). Первая катушка, называемая втягивающей, соединена с электродвигателем и клеммой управление, теперь временем как вторая (удерживающая катушка) имеет связь с корпусом и выводом управления.

При подаче постоянного тока к контакту управления в катушке наводится магнитное поле, оказывающее действие на якорь реле. Тот начинает движение и далее обеспечивает замыкание цепи между стартером и аккумулятором. Когда питание не подается, пружина возвращает якорь в его начальное положение – контакты тут же размыкаются. Свою работу бендикс прекращает.

Основные неисправности

Втягивающее реле хоть и устроено довольно просто, может пострадать от множества внешних и внутренних воздействий. Первое и самое очевидное: разрушение материалов, из которых реле состоит. Вторая и даже более распространенная проблема: выход реле из строя вследствие сгорания контактных пластин (часто их называет пятаками). Третье: сгорание обмотки (тоже весьма частая проблема). Почему горит втягивающее реле стартера? Самая частая причина неисправностей подобного характера кроется в электрохимических процессах, наблюдающихся в реле при попадании воды.

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

• Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
• Стартер работает вхолостую. При этом ДВС не запускается;
• Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Дабы снять подозрения со всех смежных с реле компонентов системы, проделайте следующее:

• Замкнуть контактные болты на тыльной части стартера, пользуясь куском провода. Ток будет идти в обход втягивающее реле;
• Провернуть ключ зажигания. Если стартер начал вращение, проблема точно не в нем, а в реле, силовые контакты которого подгорели;
• Послушать, как работает реле. После проворачивания ключа оно должно щелкать. Если при этом стартер не включился в работу, само реле исправно.

Проще говоря, реле может работать, а сам стартер не вращается, или же и стартер, и реле не работают вовсе. Нередки ситуации, когда реле исправно, но при его работе слышен стук. Причина кроется в плохом контакте между обмотками и «массой». Величина сопротивления исправной втягивающей обмотки составляет 0,55 Ом, тем временем как удерживающей обмотки чуть больше – 0,75 Ом. Сопротивления нужно измерить омметром. Если реальные показатели сопротивлений ниже указанных , можно говорить о произошедшем коротком замыкании в обмотках . Высокий показатель сопротивления говорит о плохом контакте или с клеммами, или с «массой». Для таких проверок лучше не пользоваться лампочкой, так как она будет гореть даже при коротком замыкании.

Также нельзя не рассказать об одной интересной неисправности, которая нехарактерна для правильно изготовленных втягивающих реле. Дело в том, что вывод одной из катушек может быть осуществлен неправильно – при работе катушке начинают компенсировать друг друга . В этом случае нужно покупать новое реле, хотя можно попробовать перепаять концы дефективной катушки.

Как отремонтировать втягивающее реле стартера

Бывает и так, что реле удается отремонтировать. Заметьте, что далеко не все из этих устройств являются разборными. Если у вас разборное, то все отлично. Но для начала реле нужно снять. Работа состоит из таких этапов:

1. Отключить аккумуляторную батарею;
2. Снять весь стартер с автомобиля;
3. Тщательнейшим образом очистить стартер – грязь и пыль в ходе работы может попасть внутрь агрегата;
4. Открутить гайки щеточного узла, после чего ослабить болт контакта втягивающего реле;
5. Окрутить винты, фиксирующие реле;
6. Заняться осмотром демонтированного реле.

Если реле разборное, то на его торцах будут видны гайки – их нужно открутить и разобрать устройство. Заметьте, что крышка некоторых реле не снимается без предварительной распайки контактов. Имеет смысл вне зависимости от характера неисправности зачистить все токоведущие части (обратите внимание на цвет материалов в местах пригорания). Эксперты рекомендуют при любом ремонте менять сердечник реле на новый. Также может потребоваться замена контактов. Если возвратная пружина была деформирована или ослаблена, ее придется заменить. Если была обнаружена проблема с компенсирующимися катушками, описанная выше, потребуется пайка. При обратной сборке и установке реле уделите особое внимание силе затяжки клемм.

Эксперты не рекомендуют смазывать втягивающее реле стартера, а вот обгонную муфту (бендикс) смазывать можно. При этом не рекомендуется использовать графитную смазку, так как она боится высоких температур, воды, а также довольно быстро высыхает.

Выбор нового втягивающего реле

Подбирать новое тяговое реле раньше было проще всего именно в офлайн-магазинах. Сегодня поиск в онлайн-магазинах серьезно упростился и стал проще. При подборе нового втягивающего реле нужно помнить о следующем:

• Не всегда реле, которое вы найдете в электронных каталогах, соответствует стартеру. Искать стоит в первую очередь оригинальное реле для установленного в вашем авто стартере, а уже потом подбирать аналоги данного реле, если оно показалось вам слишком дорогим;
• Уточните геометрию реле, которое будете заказывать. Вот здесь-то офлайн магазины и оказываются более надежными – можно взять старое реле с собой и сравнить его с найденным;
• Стоит заранее приобрести 2 пары медных гайк и шайб, которыми лучше всего фиксировать новую деталь. Запас такой «мелочи» рано или поздно окажется крайне полезным.

Советуем отнестись к выбору втягивающего реле с особым вниманием. Даже у вас стоит оригинальный стартер, на аналогичной модели авто другого года выпуска стартер может оказаться другим – пара установленных на агрегатах реле не будет взаимозаменяемой. Именно по этой причине нужно руководствоваться или VIN-кодом , или параметрами и кодом имеющегося стартера и втягивающего реле.

Ведущие производители

При покупке втягивающего реле стартера важно обращать внимание не только на его характеристики и на совместимость с имеющимся стартером, но также и на фирму-производителя . Учтите, что автозапчасти могут предлагать не только сами производители, но также и фирмы-упаковщики. Вот несколько марок, о которых автолюбителю стоит знать:

• Bosch (Германия);
• Denso (Япония);
• Valeo (Франция);
• Prestolite (США);
• Hitachi (Япония);
• Protech (Франция);
• Cargo (Дания).

Последняя фирма является не столько производителем, сколько упаковщиком. Именно ее автозапчасти водитель сможет найти в магазине с наибольшей вероятностью. Качество можно оценить как высокое, а цену как весьма демократичную.

Выше мы писали о том, что соответствия между реле и стартером не всегда соблюдается. Учтите, что популярные производители стартеров могут использовать реле сторонних фирм. Наиболее известными производителями стартеров являются уже указанные выше фирмы, а также Magneton, Nikko , Mitsuba , Delco Remy, Cav , Poong Song , Delphi , Leece-Neville . По именам этих фирм также можно начинать поиск втягивающего реле в электронных каталогах известных интернет-магазинов.

Частые вопросы

Затронем несколько интересных вопросов, которыми могут задаться как водители-новички, так и весьма опытные автолюбители. Итак:

• Какой ток втягивающего реле стартера? Ответ: многое зависит от модели стартера и реле, но в большинстве устройств через контакт управления проходит ток силой 15-20 Ампер. В некоторых случаях этот ток имеет большую силу, но также не забывайте, что сила тока зависит от того, чистые ли контакты;
• Как разобрать втягивающее реле стартера? Ответ: данный вопрос затрагивался выше. При этом добраться можно и до «начинки» неразборного реле, хотя без специальных инструментов и нарушения целостности корпуса не обойтись.

Выше мы уже описывали процесс ремонта реле. Особых сложностей с этим не возникнет даже у неопытного автолюбителя. Проблема может возникнуть лишь в ходе поисков деталей реле. Впрочем, многие детали для ремонта можно найти у уже упомянутой датской фирмы Cargo. Большая часть предлагаемых фирмой товаров произведены в странах Юго-Восточной Азии, однако их качество довольно высоко.

Вывод

Мы рассмотрели основные неисправности втягивающих реле стартеров, а также задались вопросом выбора нового устройства. С учетом высокой живучести реле, обусловленной простотой и продуманностью конструкции, оно может служить ровно столько, сколько прослужит транспортное средство. Впрочем, поломка тоже не является редкостью. Так как речь идет об автомобильных электрических цепях, проблема может крыться не в самом реле, а других компонентах системы.

Учитывайте, что даже качественно отремонтированное реле редко служит свыше 2-3 лет . Так как оригинальное реле стоит немалых денег, в ремонте есть смысл – запчасти все равно стоят небольших денег, а с ремонт разборного реле легко осуществить. Если ремонт не дал никакого результата, стоит обратиться на СТО, вместо того чтобы покупать новое устройство и проверять работоспособность системы с его помощью.

Сколько меди в стартере и генераторе ваз 2114? Может кто разбирал и сдавал? Сколько там примерно грамм?

Когда стану бомжом тогда скажу, толстый медный провод в хозяйстве всегда пригодится, не сдаю еще.

Дмитрий 333Просветленный (20557) 5 лет назад

Hugh Искусственный Интеллект (195880) ))так, чуток)

Похожие вопросы

Ваш браузер устарел

Мы постоянно добавляем новый функционал в основной интерфейс проекта. К сожалению, старые браузеры не в состоянии качественно работать с современными программными продуктами. Для корректной работы используйте последние версии браузеров Chrome, Mozilla Firefox, Opera, Microsoft Edge или установите браузер Atom.

Стартери ВАЗ 2110

Гарантія 2 роки

Стартер ВАЗ 2110, 2111, 2112 інжектор (редукторний) АТЕК
Ціна 2 011.74грн
Товар в наявності

Код для замовлення: 022075 Кат. номер: 2110-3708010 Зав. номер: АТЭК 2110-000/5702.3708 Виробник: АТЭК

2 011.74грн

Код для замовлення: 022075 Кат. номер: АТЭК 2110-000/5702.3708 Зав. номер: 2110-3708010 Виробник: АТЭК

Товар в наявності

Відгуки покупців у категорії Стартери ВАЗ 2110

Андрей

Нравится. Крутит как бешеный. Сравнивать особо не с чем, до этого постоянно ремонтировал старый, сейчас взял «Атэк», пока нравится, надеюсь не пожалею. Л

Чи корисний відгук?

Сергей

2110 заводится с пол тычка. Рекомендую.

Чи корисний відгук?

Сергей

Старый стартер прошел 250 тк за 10 лет оборвало магниты замкнул, кстати тоже белорус но не редуктор. Решил брать тоже белоруса. Взял. Удивило размеры и вес и то как он маслает и самое главное цена на 250 гривнов меньше Российских и Херсонких плюс 2 года гарантии, думаю ещё столько же отходит. Первое впечатление очень хороший и качественный аппарат. PS 250 тк это режим такси и он ни разу не снимался с авто так что Белорусское качество говорит само за себя.

Чи корисний відгук?

Андрей

Лучший стартер для моей ласточки , заводится моментально , звук запуска как у иномарки , даже при морозе чувствует себя отлично.
Советую брать всем кто любит когда все работает как часы.

Чи корисний відгук?

Александр Смолкин

Стал вопрос в переборке стартера, посоветовавшись с мастером было решено брать редукторный. Ознакомившись с отзывами и ассортиментом всех возможных стартеров в этом ценовом диапазоне, было решено взять АТЭК. После установки был удивлен, что за эти деньги можно взять Белорусское качество, стартер крутит как турбина, движка в морозы заводится с пол тыка. Приятный бонус в виде 2х годичной гарантии развеял все сомнения. Весной возьму бате на опель.

Чи корисний відгук?

Стартери ВАЗ 2110 ціна на AZON (ціни 01.2024)

Стартери ВАЗ 2110	Ціна
Стартер ВАЗ 2110, 2111, 2112 інжектор (редукторний) АТЕК	2011.74 грн

Часті питання про Стартери ВАЗ 2110

�� Як купити Стартери ВАЗ 2110?

Для того, щоб купити Стартери ВАЗ 2110 достатньо оформити замовлення через кошик або зателефонувати до магазину AZON за телефонами, вказаними у шапці сайту або написати в онлайн-чат. Наші менеджери зв’яжуться з вами найближчим часом, щоб уточнити деталі замовлення. Детальна інструкція оформлення замовлення знаходиться на цій засланні.

�� Бонусна програма при замовленні Стартери ВАЗ 2110

Ми автоматично нараховуємо Bonus за куплений товар, не враховуючи при його нарахуванні плату за доставку. Чим більше товарів одноразово Ви купуєте, тим більше Bonus-балів отримуєте:

• Купуючи до 3000 гривень, відсоток нарахованих bonus-балів — 3% від чека, враховуючи знижку.
• Якщо замовлення від 3000 гривень, Ваш Bonus буде вже 5% від чека, враховуючи знижку.

�� Стартери ВАЗ 2110: Доставка і оплата

Ми працюємо з найбільш відомою та надійною службою доставки «Нова Пошта» та відправляємо Стартери ВАЗ 2110 у Київ, Харків, Дніпро, Одесу, Запоріжжя, Львів та всі інші міста України.

Якщо сума Вашого замовлення перевищує 5000 грн., то ми надаємо БЕЗКОШТОВНУ доставку по всій Україні. Якщо Ви підтвердили замовлення до 15:00, то посилка буде відправлена ​​з нашого складу в цей же день.

Оплата товару в нашому інтернет-магазині може здійснюватися такими способами:

1. Накладеним платежем;
2. Безготівковий розрахунок.

Більш точну інформацію про терміни доставки та оплату Ви можете дізнатися у наших менеджерів або за цією засланні.

�� Умови обміну та гарантії на Стартери ВАЗ 2110

Відповідно до Закону України «Про захист прав споживачів», покупець має право повернути товар протягом 14-ти денного терміну з моменту покупки. Для цього необхідно, щоб:

• на товарі були відсутні механічні пошкодження;
• відсутні ознаки встановлення деталі;
• збережена цілісність упаковки;
• наявність товарного чека/витратної накладної.

• виключно у межах гарантійного терміну;
• обов’язкова наявність гарантійного талону, товарного чека, оригінальної упаковки.

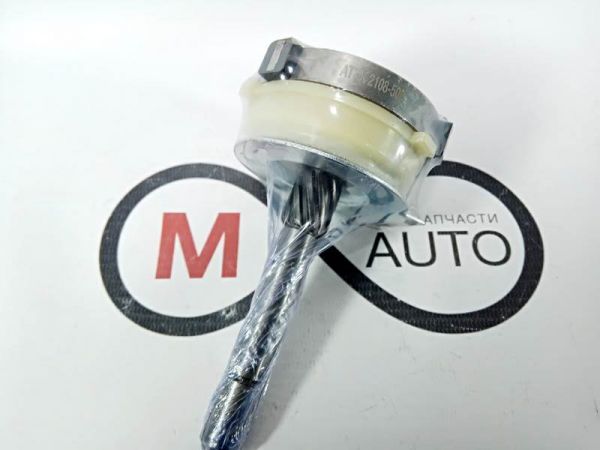

Редуктор стартера ВАЗ 2108-10, АТЭК (2108-500) «планетарка»
